Lugar de origem: | China |
Marca: | sufa |
Certificação: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |
Número do modelo: | Z41H-16c |
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | USD 50~500/SET |
Detalhes da embalagem: | Caixa de madeira, caixa da madeira compensada, caixa da caixa, pálete |
Tempo de entrega: | dentro de 8-12 dias de trabalho após recepção do pagamento |
Termos de pagamento: | T/T, Western Union, L/C, MoneyGram |
Habilidade da fonte: | 500 grupos/mês |
Modelo: | Z41H-16c | Tamanho: | DN15-1000 |
---|---|---|---|
Pressão: | 1.6-16mpa | temperatura: | -29-425 |
Material do corpo de válvula: | WCB | meio aplicável: | vapor da água e do óleo, etc. |
Realçar: | Válvula de porta contínua da cunha,válvula de porta resiliente da cunha |
Modelo não: z41h-16c
completamente: dn15-1000
pressão: 1.6-16mpa
temperatura: - 29-425
material do corpo de válvula: WCB
meio aplicável: vapor da água e do óleo, etc.
A especificação de produto
Projeto e fabricação: GB/t12234-89
Comprimento da estrutura: GB/t12221-89
Tamanho da cara da flange: JB79GB/t9112-9131
Inspeção e teste: JB/t9092-99gb/t13927-92

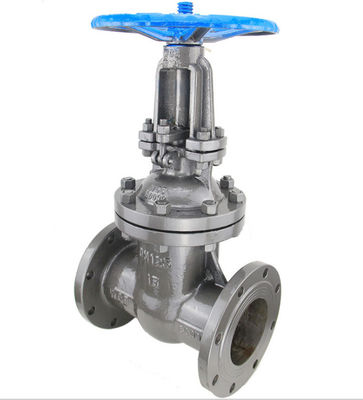

Características da válvula de porta da flange do aço carbono:
1. estrutura compacta, projeto razoável, boa rigidez da válvula, canal liso, coeficiente de resistência pequeno do fluxo.
2. A superfície de selagem é feita da liga de aço inoxidável e dura com vida útil longa.
3. embalagem flexível da grafite, operação segura da selagem, a clara e a flexível.
4. O modo de condução é dividido na transmissão do motor, a elétrica, a pneumática e da engrenagem. Estrutura: única ram da cunha elástica, ram da cunha rígida única e ram dobro.
5. É extensamente aplicável ao dispositivo de abertura e de fechamento para conectar ou ao trabalho para eliminar o meio intermediário dos encanamentos no petróleo, indústria química, central elétrica térmico e outros produtos petrolíferos e encanamentos do vapor.
Tipo | Substantivo Pressão |
Pressão de teste | Funcionamento Temperatura |
Apropriado Meio |
|||
(Mpa) | (Mpa) | (Mpa) | |||||
Z41H-16C | 1,6 | 2,4 | 1,8 | 0,6 | ≤425 |
água, vapor, vapor do óleo, etc.
|
|
Z41H-25C | 2,5 | 3,8 | 2,8 | 0,6 | ≤425 | ||
Z41H-40C | 4,0 | 6,0 | 4,4 | 0,6 | ≤425 | ||
Z41H-64C | 6,4 | 9,6 | 7,0 | 0,6 | ≤425 |
MODELO | DN | PN1.6MPa | PESO (quilogramas) | |||||||||
Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I |
L | D | D1 | D2 | b | f | z-Φd | H | H1 | Faça | ||
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Ф14 | 175 | 240 | 200 | 5 | |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Ф14 | 180 | 284 | 200 | 6,5 | |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Ф14 | 210 | 303 | 200 | 9 | |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Ф18 | 210 | 321 | 200 | 12 | |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Ф18 | 350 | 352 | 200 | 26,5 | |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Ф18 | 358 | 438 | 240 | 29 | |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Ф18 | 375 | 450 | 240 | 33 | |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Ф18 | 433 | 528 | 280 | 45 | |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Ф18 | 502 | 620 | 320 | 63 | |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Ф18 | 612 | 753 | 360 | 108 | |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-Ф23 | 676 | 847 | 360 | 134 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Ф23 | 820 | 1039 | 400 | 192 | |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Ф25 | 969 | 1245 | 450 | 273 | |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-Ф25 | 1142 | 1472 | 560 | 379 | |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-Ф25 | 1280 | 1450 | 640 | 590 | |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-Ф30 | 1452 | 1887 | 640 | 850 | |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-Ф30 | 1541 | 2011 | 720 | 907 | |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-Ф34 | 1676 | 2181 | 720 | 958 | |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-Ф41 | 1874 | 2346 | 800 | 1112 | |
700 | 900 | 910 | 840 | 788 | 50 | 5 | 24-Ф36 | 2000 | 2550 | 900 | 1775 | |
800 | 1000 | 1025 | 950 | 898 | 52 | 5 | 24-Ф41 | 2800 | 3560 | 1000 | 2575 | |
900 | 1100 | 1125 | 1050 | 998 | 54 | 6 | 28-Ф41 | 3400 | 4005 | 1200 | 3730 | |
1000 | 1200 | 1255 | 1170 | 1100 | 56 | 6 | 28-Ф42 | 3800 | 4456 | 1500 | 5400 |
Condições de testes
O canto do inventário
A instalação
