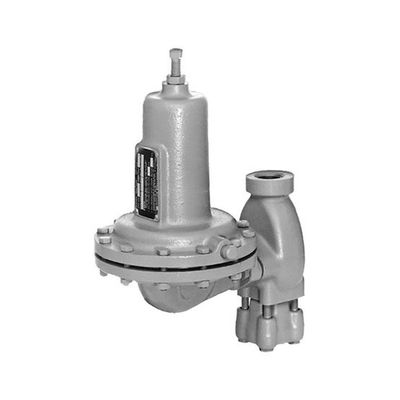

Modelo operado direto de Fisher Gas Regulator 630

Modelo de Fisher Gas Regulator 630

Introdução

Fisher Gas Regulator Type 630 reguladores grandes de Joe é operado direto, a mola, pressão que reduz reguladores. Estão disponíveis em 1 e 2 polegadas/tamanhos corpo do DN 25 e 50, e são projetados para pressões de entrada do máximo às pressões da barra 1500 psig/103 e da tomada de 3 a 500 psig/0,21 à barra 34,5. O tipo 630 pode ser usado com gás natural, ar, ou uma variedade de outros gás para aplicações como reguladores da exploração-torneira da primeira fase ou reguladores industriais de alta pressão. O tipo 630 pode ser convertido no campo a uma válvula de escape ou está disponível como o tipo válvula de escape de 630R/regulador da contrapressão; refira o tipo separado boletim de 630R (71.4:630R) para a informação.

Características

• Pressões de alta pressão da Capacidade-entrada até barra 1500 psig/103 e pressões do controle até barra 500 psig/34,5.

• Projeto Construção-compacto, resistente áspero e construção contínua do metal para fornecer um regulador forte, seguro, duradouro.

• Melhore Controle-Fisher de baixa pressão 630 está disponível em construções de alta pressão e de baixa pressão; as unidades de baixa pressão têm uma área maior do diafragma para fornecer um controle mais exato de ajustes de baixa pressão.

• Os materiais Capacidade-opcionais ácidos do serviço de gás estão disponíveis para as aplicações que seguram gás ácidos. Estas construções cumprem com as recomendações do NACE MR0175 internacional.

Especificações

Tamanhos de corpo

1 e 2 polegadas/DN 25 e 50

Estilo da conexão de extremidade

NPT, ASME CL150 RF, CL300 RF, ou CL600 RF

Pressão de entrada e gotas de pressão máximas

Até a barra 1500 psig/103, vê a tabela 1

Pressão máxima da tomada

Até a barra 500 psig/34,5, vê a tabela 2

Amplitudes da pressão da tomada

3 a 500 psig/0,21 à barra 34,5, consideram a tabela 2

Registro da pressão

Interno

Materiais de construção

Corpo: Ferro fundido, ou aço

Caso da mola e adaptador do diafragma:

Ferro fundido ou aço

Orifício: De bronze ou de aço inoxidável

Disco da válvula: Nitrilo (NBR), de nylon (PA), Polytetrafluoroethylene (PTFE), ou Fluorocarbon (FKM)

Suporte do disco da válvula: Portador de bronze ou de aço inoxidável da válvula: De bronze ou de aço inoxidável

Diafragma: Neopreno (CR) ou Fluorocarbon (FKM)

Gaxetas do corpo da entrada: Cobre com guarnição de bronze ou de aço inoxidável com guarnição de aço inoxidável

Todas gaxetas restantes: Composição

Alavanca: de aço ou de aço inoxidável Zinco-chapeado

Conector do diafragma: Alumínio com guarnição de bronze ou de aço inoxidável com guarnição de aço inoxidável.

Tubo Pitot: De aço inoxidável

Mola do regulador: Aço chapeado

Parafuso do ajuste: Aço

Placa do diafragma: aço Zinco-chapeado

Mola superior Seat: Zinco

Mais baixa mola Seat: de aço Zinco-chapeado (baixa pressão) ou zinco (alta pressão)

Respiradouro: Tipo Y602-9

Respiradouro do caso da mola

1/4 de NPT

Opções

Protetor do diafragma de PTFE, parafuso do ajuste do fio-selo, e NACE

A instalação

Estes reguladores podem ser instalados em toda a posição. Algumas instalações podem exigir uma linha de respiradouro remota. Proteja todas as aberturas do respiradouro contra a entrada da chuva, da neve, dos restos, ou de todo o outro material estrangeiro que pode obstruir a abertura.

O sentido de corre através do corpo do regulador deve estar no sentido indicado pela seta do sentido de fluxo encontrou no corpo do regulador.

Proteção de sobrepressão

Como é o caso com a maioria de reguladores, estes reguladores têm uma avaliação da pressão da tomada que seja mais baixa do que a avaliação da pressão de entrada. A proteção de sobrepressão é necessário se a pressão de entrada real pode exceder a avaliação da pressão da tomada.

A operação do regulador abaixo dos limites especificados em Tables1 e 2 não impossibilitam a possibilidade de dano das fontes externos ou dos restos no encanamento. O regulador deve ser inspecionado para dano após toda a condição da sobrepressão.
