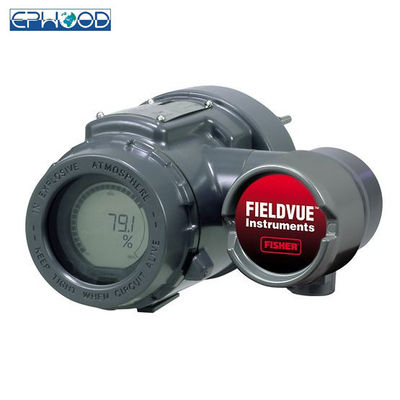

Positioner padrão da válvula de Digitas que mede o nível líquido com sensores nivelados

Regulador de nível de Fisher FIELDVUE DLC3010 Digitas

O regulador de nível digital de Fisher FIELDVUE DLC3010 ajuda-o a ganhar o acesso fácil à informação crítica a sua operação do processo. Recolha a informação sobre o processo, o instrumento, ou o sensor usando o comunicador de 475 ou 375 campos. O regulador de nível DLC3010 digital pode ser usado no modo análogo ou de HART® da sinalização digital com o sistema de DeltaV™.

Características

• Para a substituição análoga rápida do transmissor, o instrumento pode ser configurado com dados do sensor do defeito, offset nivelado zero, o SG diferencial do processo, e o procedimento zero/período somente.
• Exata, a conversão analógica-numérica do alto-ganho permite a medida das pequenas alterações na variável de processo. Isto permite o uso no nível líquido, na relação, ou em aplicações difíceis da densidade.
• Um sensor de temperatura interno permite o desempenho consistente do regulador de nível digital, apesar das mudanças de temperatura ambiental.
• Proteções mecânicas projetadas na ajuda digital do regulador de nível suportar o abuso físico incorrido frequentemente durante a instalação ou no transporte, sem desempenho de comprometimento.
• As conexões da fiação do campo estão em um compartimento separado da eletrônica. Isto protege a eletrônica de toda a umidade trazida no alojamento pela fiação do campo.
• Inclui os auto-diagnósticos que detectam um erro que possa tornar a medida da variável de processo impreciso.

DLC3010 que os reguladores de nível digitais se estão comunicando, ‐ do microprocessador baseou o nível, a relação, ou a densidade que detecta instrumentos. Além do que a função normal de fornecer um ‐ 4 o sinal atual de 20 miliampères, reguladores de nível DLC3010 digitais, usando o protocolo de comunicações do CERVO, dá o acesso fácil à informação crítica à operação do processo.

Você pode ganhar a informação do processo, do instrumento, ou do sensor usando um comunicador do campo com as descrições do dispositivo (DDs) compatíveis com os reguladores de nível DLC3010 digitais. O comunicador de The Field pode ser conectado no regulador de nível digital ou em uma caixa de junção do campo. Usando o comunicador do campo, você pode executar diversas operações com o regulador de nível DLC3010 digital. Você pode interrogar, para configurar, para calibrar, ou teste o regulador de nível digital. Usando o protocolo do CERVO, a informação do campo pode ser integrada em sistemas de controlo ou ser recebida em uma única base do laço.

Os reguladores de nível DLC3010 digitais são projetados substituir diretamente transmissores nivelados pneumáticos padrão do ‐ pneumático e eletro. Os reguladores de nível DLC3010 digitais montam em uma grande variedade 249 de sensores nivelados prendidos e cageless. Montam no tipo sensores nivelados do displacer de outros fabricantes com o uso de adaptadores de montagem.

Configurações disponíveis

Regulador de nível de DLC3010 Digitas: Montagens 249 em sensores prendidos e cageless.

Função: Transmissor

Protocolo de comunicações: CERVO

Sinal entrado

Nível, relação, ou densidade: Movimento giratório do eixo acoplador do torque proporcional às mudanças no nível líquido, no nível de relação, ou na densidade que mudam a flutuabilidade de um displacer.

Temperatura do processo: A relação para o fio de 2 ‐ ou de 3 ‐ RTD da platina de 100 ohms para detectar a temperatura do processo, ou o ‐ opcional do usuário incorporaram a temperatura do alvo para permitir compensar mudanças na gravidade específica.

Sinal de saída

Analógico: ‐ 4 20 miliampères de C.C. (o nível, a relação, ou a densidade ação-crescente direta aumentam a saída; ou o nível, a relação, ou a densidade ação-crescente reversa diminuem a saída)

Saturação alta: 20,5 miliampères

Baixa saturação: 3,8 miliampères

Alarme alto: 22,5 miliampères

Baixo alarme: 3,7 miliampères

Somente um do acima de alto - as baixas definições do alarme estão disponíveis em uma configuração dada. NE 43 de NAMUR complacente quando o nível de alarme alto for selecionado.

Digitas: Baud FSK do CERVO 1200 (o deslocamento de frequência fechou)

As exigências da impedância do CERVO devem ser cumpridas para permitir uma comunicação. Impedância total da derivação

através das conexões mestras do dispositivo (com exclusão da impedância do mestre e do transmissor) deve estar entre 230 e 1100 ohms. O CERVO do transmissor recebe a impedância é definido como: Rx: ohms 42K e CX: 14 N-F

Note que no ‐ do ponto à configuração do ponto do ‐, a sinalização análoga e digital está disponível. O instrumento pode ser perguntado digitalmente para a informação, ou ser colocado no modo estourado para transmitir regularmente digitalmente a informação de processo espontânea. No multi modo da gota do ‐, a corrente de saída é fixada em 4 miliampères, e somente uma comunicação digital está disponível.

Classificação elétrica

Área perigosa: CSA- intrinsecamente seguro, prova do ‐ da explosão, divisão 2, prova do ‐ da ignição da poeira

FM- intrinsecamente seguro, prova do ‐ da explosão, não ‐ incendiário, prova do ‐ da ignição da poeira

ATEX- intrinsecamente seguro, tipo n, à prova de chama

IECEx- intrinsecamente seguro, tipo n, à prova de chama

Refira aprovações perigosas da área e instruções especiais para “o uso seguro” e as instalações dentro

Lugar perigosos na seção da instalação, começando na página 15, para aprovações adicionais

informação.

Alojamento elétrico: Cerco do NEMA 4X, do CSA, e IP66
