CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás

CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás

  • CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás
  • CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás
  • CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás
CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás
Detalhes do produto:
Lugar de origem: feito na porcelana
Marca: Fisher
Número do modelo: CS400
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociação
Preço: Negotiation
Detalhes da embalagem: 1set embalou em uma caixa, 5.5kg cada um.
Tempo de entrega: 10 trabalho-dias
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 100sets cada mês
Contato
Descrição de produto detalhada
Nome: Pressão de Fisher CS400 que reduz reguladores Extremidade Connetion: 1,5" NPT OU 2" NPT
Pressão de entrada: 175psi (12.1Bar) Faixa de pressão de saída: 3.5-inches w.c a 5,5 psig/9 a 380 mbar em nove escalas
Registro da pressão: Interno ou externo Caudal: ³ /h de 120m
Realçar:

válvula de controle do fluxo do fisher

,

regulador de pressão diferencial do fisher

,

regulador a mola do gás do fisher

Pressão de Emerson Fisher CS400 que reduz reguladores
As séries de Fisher CS400 direto-operadas, os reguladores a mola fornecem a pressão-diminuição de aplicações para as instalações industriais comerciais e claras. Esta flexibilidade é fornecida pelos tamanhos de corpo e as conexões de extremidade numerosas, ajustes da pressão da tomada, tamanhos do orifício, assim como a opção para o registro da pressão interna ou externo. Além do que a flexibilidade da aplicação, a série CS400 oferece opções múltiplas da proteção de sobrepressão encontrar suas procuras em exigências de aplicação.

Características
* grande variedade de tamanhos de corpo e de conexões de extremidade
* capacidades fixas da precisão da medida do fator/fator da pressão (PFM)
* campo convertível da detecção interna à detecção externo para a construção escancarado do monitor
* disponível em Gray Cast Iron, no ferro dútile, e nos materiais do corpo de aço
* somente ferramentas padrão exigidas para o ajuste da pressão e a remoção do orifício
* fácil manter

Especificações
Material do corpo, tamanho da conexão de extremidade e estilos, avaliação da pressão
Gray Cast Iron, 1-1/2” NPT* 1-1/2” NPT e 2" NPT*2” NPT
175psi/12.1bar
Ferro dútile, 1-1/2” NPT* 1-1/2” NPT e 2" NPT*2” NPT
290psi/20bar
Pressão de entrada máxima
a barra 175 psig/12,1, vê a tabela 2
Amplitudes da pressão da tomada
Regulador: Veja a tabela 5
Registro da pressão
Interno ou externo
Peso aproximado: Com corpo rosqueado
Tipo CS400: 5 quilogramas
Indicação e informação da conformidade do PED
A série do produto CS400 é em conformidade com o PED diretivo do equipamento da pressão a exceção de 97/23/EC.The que a esta indicação precedente é o tipo CS403 que não é certificado ainda para se conformar
com a diretriz orientadora do PED.
O regulador de pressão não exige nenhum acessório ascendente suplementar da segurança para a proteção contra a sobrepressão comparada com sua pressão picosegundo do projeto, ao rio acima reduzir a estação é feito sob medida para um princípio de MIPd de operação <> incidental a jusante máximo
Tipo operação baixa do regulador de CS400
Consulte para figurar da série de Fisher CS400 quando as diminuições a jusante da procura, a pressão sob os aumentos do diafragma. Esta pressão supera o ajuste do regulador (que é ajustado na mola do controle de regulador). Com a ação do conjunto do cargo do empurrador, da alavanca, e da haste de válvula, o disco da válvula move-se mais perto do orifício e reduz-se o fluxo do gás. Se aumentos a jusante da procura, pressão sob as diminuições do diafragma. A força da mola empurra o conjunto do cargo do empurrador para baixo, os movimentos do disco da válvula longe do orifício, e o fluxo do gás aumenta rio abaixo enquanto o regulador abre em resposta à pressão diminuída debaixo do diafragma.

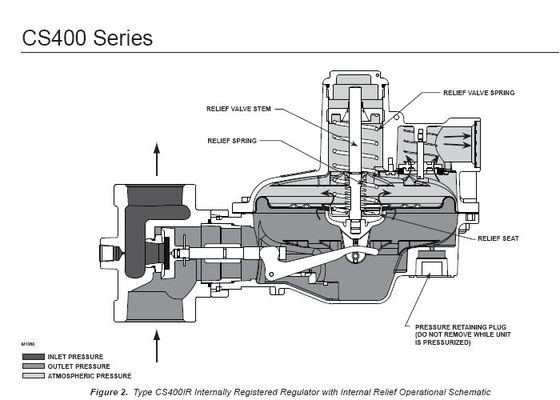

O tipo regulador de CS400IR inclui uma válvula de escape interna para a proteção de sobrepressão. Se a pressão a jusante excede o ajuste do regulador por 7 a 28 polegadas de w.c. /17 a 69 mbar (segundo o motivo principal usado), a válvula de escape abrem e o gás adicional é exalado através do respiradouro do estabilizador no exemplo superior da mola.
Instruções de instalação gerais
Antes de instalar o regulador,

  • Verifique para ver se há dano, que pôde ter ocorrido durante a expedição.
  • Verifique e remova toda a sujeira ou material estrangeiro, que puderem ter acumulado no corpo do regulador.
  • Funda para fora todos os restos, sujeira ou sulfato de cobre na tubulação de cobre e no encanamento.
  • Aplique o composto da tubulação às linhas masculinas da tubulação antes de instalar o regulador.
  • Certifique-se que o gás corre através do regulador está no mesmo sentido que a seta no corpo. As conexões da “entrada” e da “tomada” são marcadas claramente.
  • Ao projetar uma pressão que reduz a estação usando um regulador da série CS400, faça uma análise se é necessário tomar em consideração os efeitos do vento, da neve, e da temperatura para evitar a carga e o movimento desnecessários às flanges do equipamento.

Lugar da instalação
O regulador instalado deve adequadamente ser protegido do tráfego veicular e do dano de outras fontes externos.

Amplitudes da pressão da tomada da tabela 5.

Tipo AMPLITUDE DA PRESSÃO DA TOMADA MOLA DIÂMETRO DE FIO DA MOLA COMPRIMENTO LIVRE DA MOLA
COR Polegada milímetro Polegada milímetro
CS400 3,5 a 5" w.c. /9 a 12 mbar Vermelho 0,098 2,49 4,18 106
4,5 a 6,5" w.c. /11 a 16 mbar Roxo 0,080 2,03 4,32 110
6 a 8" w.c. /15 a 20 mbar Ouro 0,108 2,74 4,18 106
7,5 a 11" w.c. /19 a 27 mbar Azul 0,110 2,79 4,40 112
10 a 14" w.c. /25 a 35 mbar Unpainted 0,110 2,79 4,40 112
12 a 19" w.c. /30 a 47 mbar Verde 0,112 2,85 4,70 119
18" w.c.to 1psig/45 a 69 mbar Laranja 0,120 3,05 4,94 125
1 a 2 psig/69 a 138 mbar Preto 0,140 3,56 4,66 118
2 a 5,5 psig/138 a 380 mbar Amarelo 0,172 4,37 4,42 112

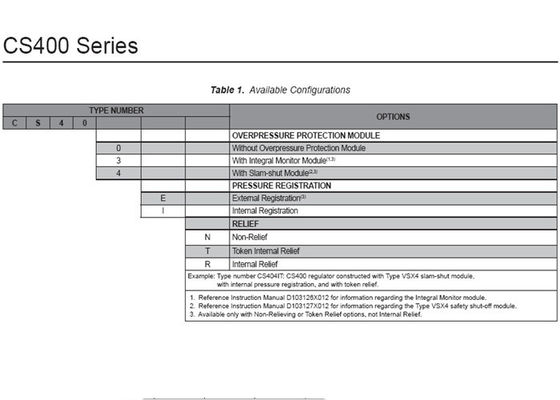

CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás 0
CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás 1

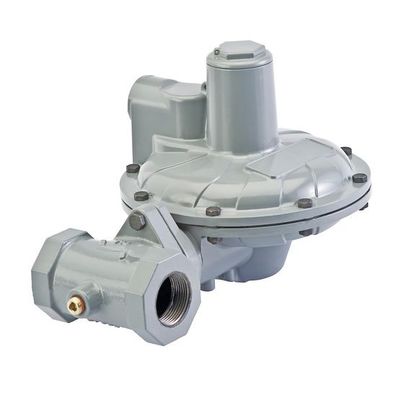

CS400 Fisher Gas Regulator Direct Operated a mola para a caldeira de gás 2
