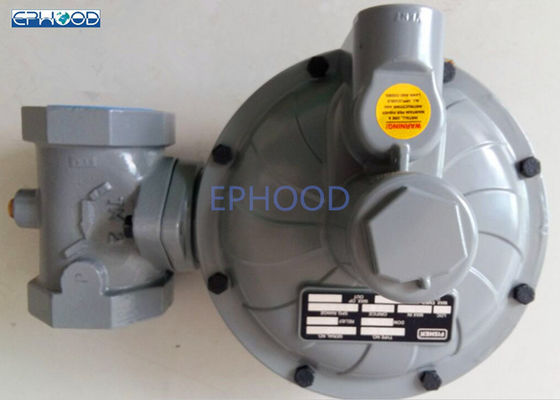

Multi finalidade comercial de Fisher Controls Regulator High Flexibility

Multi finalidade comercial de Fisher Controls Regulator High Flexibility

  • Multi finalidade comercial de Fisher Controls Regulator High Flexibility
Multi finalidade comercial de Fisher Controls Regulator High Flexibility
Detalhes do produto:
Lugar de origem: feito na porcelana
Marca: Fisher
Número do modelo: CS400
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociação
Preço: Negotiation
Detalhes da embalagem: 1set embalou em uma caixa, 5.5kg cada um.
Tempo de entrega: 10 trabalho-dias
Termos de pagamento: T/T, Western Union, MoneyGram
Habilidade da fonte: 100sets cada mês
Contato
Descrição de produto detalhada
Nome: Válvula de diminuição da pressão de Fisher CS400 Extremidade Connetion: 1,5" NPT
Pressão de entrada: 175psi (12.1Bar) Amplitude da pressão da tomada: 6 a 8" w.c. /15 a 20 mbar
Registro da pressão: Interno ou externo Caudal: ³ /h de 120m
Realçar:

válvula do regulador do fisher

,

válvula de controle do fluxo do fisher

Regulador comercial do gás da válvula de diminuição da pressão da série de Emerson Fisher CS400
As séries de Fisher CS400 direto-operadas, os reguladores a mola fornecem a pressão-diminuição de aplicações para as instalações industriais comerciais e claras. Esta flexibilidade é fornecida pelos tamanhos de corpo e as conexões de extremidade numerosas, ajustes da pressão da tomada, tamanhos do orifício, assim como a opção para o registro da pressão interna ou externo. Além do que a flexibilidade da aplicação, a série CS400 oferece opções múltiplas da proteção de sobrepressão encontrar suas procuras em exigências de aplicação.

Características
* grande variedade de tamanhos de corpo e de conexões de extremidade
* capacidades fixas da precisão da medida do fator/fator da pressão (PFM)
* campo convertível da detecção interna à detecção externo para a construção escancarado do monitor
* disponível em Gray Cast Iron, no ferro dútile, e nos materiais do corpo de aço
* somente ferramentas padrão exigidas para o ajuste da pressão e a remoção do orifício
* fácil manter

Especificações
Material do corpo, tamanho da conexão de extremidade e estilos, avaliação da pressão
Gray Cast Iron, 1-1/2” NPT* 1-1/2” NPT e 2" NPT*2” NPT
175psi/12.1bar
Ferro dútile, 1-1/2” NPT* 1-1/2” NPT e 2" NPT*2” NPT
290psi/20bar
Pressão de entrada máxima
a barra 175 psig/12,1, vê a tabela 2
Amplitudes da pressão da tomada
Regulador: Veja a tabela 5
Registro da pressão
Interno ou externo
Peso aproximado: Com corpo rosqueado
Tipo CS400: 5 quilogramas
Indicação e informação da conformidade do PED
A série do produto CS400 é em conformidade com o PED diretivo do equipamento da pressão a exceção de 97/23/EC.The que a esta indicação precedente é o tipo CS403 que não é certificado ainda para se conformar
com a diretriz orientadora do PED.
O regulador de pressão não exige nenhum acessório ascendente suplementar da segurança para a proteção contra a sobrepressão comparada com sua pressão picosegundo do projeto, ao rio acima reduzir a estação é feito sob medida para um princípio de MIPd de operação <>incidental a jusante máximo
Tipo operação baixa do regulador de CS400
Consulte para figurar da série de Fisher CS400 quando as diminuições a jusante da procura, a pressão sob os aumentos do diafragma. Esta pressão supera o ajuste do regulador (que é ajustado na mola do controle de regulador). Com a ação do conjunto do cargo do empurrador, da alavanca, e da haste de válvula, o disco da válvula move-se mais perto do orifício e reduz-se o fluxo do gás. Se aumentos a jusante da procura, pressão sob as diminuições do diafragma. A força da mola empurra o conjunto do cargo do empurrador para baixo, os movimentos do disco da válvula longe do orifício, e o fluxo do gás aumenta rio abaixo enquanto o regulador abre em resposta à pressão diminuída debaixo do diafragma.
O tipo regulador de CS400IR inclui uma válvula de escape interna para a proteção de sobrepressão. Se a pressão a jusante excede o ajuste do regulador por 7 a 28 polegadas de w.c. /17 a 69 mbar (segundo o motivo principal usado), a válvula de escape abrem e o gás adicional é exalado através do respiradouro do estabilizador no exemplo superior da mola.
Instruções de instalação gerais
Antes de instalar o regulador,

  • Verifique para ver se há dano, que pôde ter ocorrido durante a expedição.
  • Verifique e remova toda a sujeira ou material estrangeiro, que puderem ter acumulado no corpo do regulador.
  • Funda para fora todos os restos, sujeira ou sulfato de cobre na tubulação de cobre e no encanamento.
  • Aplique o composto da tubulação às linhas masculinas da tubulação antes de instalar o regulador.
  • Certifique-se que o gás corre através do regulador está no mesmo sentido que a seta no corpo. As conexões da “entrada” e da “tomada” são marcadas claramente.
  • Ao projetar uma pressão que reduz a estação usando um regulador da série CS400, faça uma análise se é necessário tomar em consideração os efeitos do vento, da neve, e da temperatura para evitar a carga e o movimento desnecessários às flanges do equipamento.

Lugar da instalação
O regulador instalado deve adequadamente ser protegido do tráfego veicular e do dano de outras fontes externos.

Amplitudes da pressão da tomada da tabela 5.

TipoAMPLITUDE DA PRESSÃO DA TOMADAMOLADIÂMETRO DE FIO DA MOLACOMPRIMENTO LIVRE DA MOLA
CORPolegadamilímetroPolegadamilímetro
CS4003,5 a 5" w.c. /9 a 12 mbarVermelho0,0982,494,18106
4,5 a 6,5" w.c. /11 a 16 mbarRoxo0,0802,034,32110
6 a 8" w.c. /15 a 20 mbarOuro0,1082,744,18106
7,5 a 11" w.c. /19 a 27 mbarAzul0,1102,794,40112
10 a 14" w.c. /25 a 35 mbarUnpainted0,1102,794,40112
12 a 19" w.c. /30 a 47 mbarVerde0,1122,854,70119
18" w.c.to 1psig/45 a 69 mbarLaranja0,1203,054,94125
1 a 2 psig/69 a 138 mbarPreto0,1403,564,66118
2 a 5,5 psig/138 a 380 mbarAmarelo0,1724,374,42112
