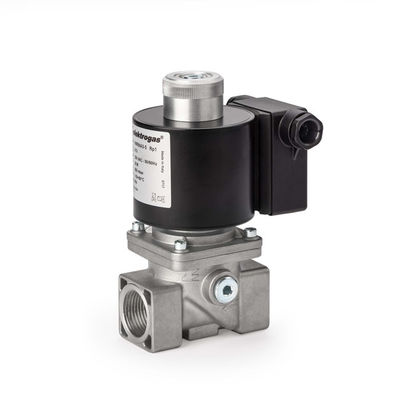

Válvula de respiradouro automática hidráulica ativa dos dispositivos de válvula/gás de solenoide do reverso modelo do tipo VMRNA de Elektrogas

Tipo válvula de VMRNA de solenoide de atuação do reverso

Válvula de respiradouro automática para dispositivos de gás

Descrição

O tipo de Elektrogas VMRNA é uma válvula de respiradouro automática para dispositivos de gás. É apropriado para descarregar-se

gás do excesso ou do escapamento em linhas do relevo.

Características

A válvula de VMRNA é da empresa de Elektrogas, este modelo é uma válvula de solenoide ativa reversa: quando desenergizada, a válvula está aberta (normalmente aberto).

As válvulas são feitas da liga de alumínio com conexões de 3/4" ou de 1". As conexões de tubulação encontram o grupo que 2.Sealings são feitos da borracha NBR-baseada certificada para o uso com gás de ar (EN 549). Apropriado para o uso com ar e gás não-agressivos incluiu nas primeiras, ?as e ?ns famílias (EN 437). Versões especiais para gás agressivos (por exemplo biogás).

Qualificado para o serviço contínuo (ED 100%).

Fornecido com o calibre de pressão G1/4 em dois lados na câmara da entrada para conectar manômetros, interruptores de pressão, ou o outro equipamento do gás.

Fornecido com a conexão G1/8 para caber um interruptor do indicador de posição aberta (para ver a folha de dados do PCS – este dispositivo será pedido separadamente).

A válvula de VMRNA pode ser integrada na válvula de Elektrogas VMM, tendo por resultado um sistema muito compacto (veja a folha de dados VMM para detalhes).

Todos os componentes são projetados suportar toda a condição mecânica, química e térmica que ocorre durante o serviço típico. A impregnação eficaz e os tratamentos de superfície foram usados para melhorar o sturdiness, a selagem e a resistência mecânicos à corrosão dos componentes.

As válvulas são 100% testado e justificado inteiramente.

Funcionamento e aplicação

O tipo válvula de VMRNA é uma válvula de respiradouro para a linha do relevo. Quando é desenergizado, a mola empurra no núcleo magnético e o disco está aberto, daqui o gás pode fluir à linha do relevo. Este dispositivo é integrado geralmente no sistema de queimadura: quando o sistema é desenergizado, a segurança ascendente cortou válvulas é fechado, quando a válvula de respiradouro estiver aberta, de modo que o gás de combustível dentro da tubulação pudesse ser descarregado em uma área segura.

Em caso dos escapamentos de válvulas cortadas, o gás vai à linha do relevo em uma condição segura.

Quando o sistema é posto, a válvula de respiradouro fech-se-ar quando as válvulas cortadas principais

aberto, daqui o combustível pode fluir ao queimador.

O Fig. 1 mostra um esquema da válvula de VMRNA.

Este tipo da válvula é instalado geralmente como o dispositivo de segurança em trens do gás, para aplicações e sistemas industriais do aquecimento ao gás. O Fig. 2 mostra um exemplo da instalação, em combinação com outros dispositivos de Elektrogas.

Descrição

O tipo válvula de VMR é uma válvula de solenoide de abertura rápida da único-fase, normalmente fechada (aberto quando energizado). Este tipo de dispositivo é apropriado para o ar ou o gás que obstruem e controles de liberação, exigido em queimadores de poder do gás, em caldeiras de gás atmosféricas, em estufas industriais e em outro dispositivos de consumo do gás.

Características

As válvulas de solenoide de Elektrogas são feitas da liga de alumínio fundida (ou quente-pressionou o bronze para versões de OTN), com uma vasta gama para conexões da entrada/tomada de DN 8 (1/4") até DN 150 (6").

As selagens são feitas da borracha NBR-baseada certificada para o uso com gás (EN 549).

Apropriado para o uso com ar e gás não-agressivos incluiu nas 1, 2 e 3 famílias (EN 437).

As versões especiais apropriadas para gás agressivos, livram de metais não-ferrosos e com selos de FPM.

As conexões de tubulação encontram o grupo 2 e a selagem da contrapressão é complacente com classe A, de acordo com as exigências EN161.

A escala inteira pode ser fornecida na execução da Ex-prova, para o uso nas zonas 2 e 22, de acordo com a diretriz orientadora 2014/34/EU (ATEX).

A válvula está aberta somente quando energizado: se, por qualquer razão, a fonte de alimentação vai para baixo, a válvula fecha-se imediatamente (cofre forte intrínseco).

Apropriado para a operação de ciclo resistente e qualificado para o serviço contínuo (ED 100%).

Equipado com o ajuste de caudal (exceto os modelos de bronze).

Uma multa incorporada - o filtro de malha protege o assento de válvula e o disco assim como os componentes a jusante e impede a contaminação suja (exceto os modelos e a barra 6 de bronze).

Fornecido com a conexão G1/8 para caber uma prova do interruptor do fechamento ou de um indicador visual.

Fornecido com o 1/4" calibre de pressão em dois lados na câmara da entrada (exceto os modelos de bronze), a

conecte manômetros, interruptores de pressão, detectores do escapamento ou outros equipamentos do gás. Os modelos flangeados são fornecidos com os calibres igualmente na câmara da tomada.

As bobinas são fornecidas com a caixa terminal ou com a tomada do ISO 4400. Ambos os sistemas são fornecidos com a glândula de cabo apropriada para evitar a água e a contaminação suja.

Todos os componentes são projetados suportar toda a condição mecânica, química e térmica que ocorre durante o serviço típico. A impregnação eficaz e os tratamentos de superfície foram usados para melhorar o sturdiness, a selagem e a resistência mecânicos à corrosão dos componentes.

As válvulas de solenoide de Elektrogas são 100% testado por machineries de teste automatizados e são justificadas inteiramente.
