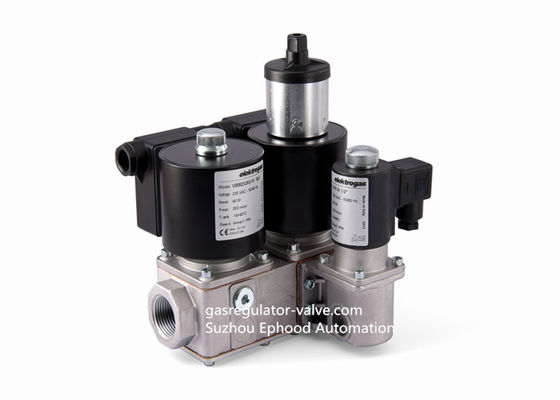

VMM válvula de solenoide modelo de Elektrogas Multiple Safety para trens de regulamento do gás

O tipo válvula de Elektrogas VMM é uma combinação de duas válvulas em um único estojo compacto e em um alojamento de válvula versátil. A primeira válvula é uma válvula de solenoide de abertura rápida da segurança. A segunda válvula pode ser uma abertura rápida ou uma válvula de solenoide de abertura lenta para ajustar o fluxo do gás, com um primeiro curso rápido ajustável e um segundo curso lento ajustável. É possível conectar um terceiro desvio/válvula piloto, que execute pela fase de motorista ou para obter rapidamente um curso (lento) ou ambos do segundo. Este tipo de dispositivo é apropriado para o gás e o ar que obstruem e que ajustam controles em queimadores atmosféricos ou em queimadores fã-ajudados (com uma ou dois operações da fase), em estufas industriais e em todos os equipamentos do gás que usam trens de regulamento.

Especificação

VMM o tipo válvula é uma combinação de duas válvulas de solenoide em um único alojamento do estojo compacto e do versatilevalve.

Este tipo de dispositivo é apropriado para o ar ou o gás que obstrui e que libera-se controla (com operação um ou dos twostages), exigido em queimadores de poder do gás, caldeira de gás atmosférica, estufas que industriais os andothers intoxicam dispositivos de consumo.

Especificações técnicas

Descrição

As válvulas são feitas da liga de alumínio fundida, com uma escala para as conexões fromDN20 da entrada/tomada (3/4") até DN80 (3").

As selagens são feitas da borracha NBR-baseada certificada para o uso com gás (EN 549).

As conexões de tubulação encontram o grupo 2 e a selagem da contrapressão é complacente com a classe A, concordando às exigências EN161.

Uma terceira válvula com capacidade de DN15 ou de DN25 pode ser cabida para contornear segundo e para ter a fase do fogo do alow ou uma segunda tomada para o bumer piloto (execução do piloto).

Apropriado para o uso com ar e gás não-agressivos incluiu nas 1, 2 e 3 famílias (EN 437). Versões especiais para gás agressivos.

A escala inteira pode ser fornecida na execução da Ex-prova, para o uso nas zonas 2 e 22, concordando a diretriz orientadora de to2014/34/EU (ATEX).

A válvula está aberta somente quando energizado: se, por qualquer razão, a fonte de alimentação vai para baixo, os valvecloses imediatamente (cofre forte intrínseco).

Apropriado para a operação de ciclo resistente e qualificado para o serviço contínuo (ED 100%).

Equipado com o ajuste de caudal.

Uma multa incorporada - o filtro de malha protege o assento de válvula e o disco assim como os downstreamcomponents e impede a contaminação suja.

Fornecido com os portos de pressão bilaterais em dois lados em todas as câmaras de pressão, aos connectmanometers, aos interruptores de pressão, ao verificador do escapamento ou aos outros equipamentos do gás.

As bobinas são fornecidas com a caixa terminal ou com a tomada do ISO 4400. Ambos os sistemas são glândula de cabo withsuitable fornecida para evitar a água e contaminação suja.

A válvula de respiradouro normalmente aberta VMRNA pode ser integrada em VMM de 1" V4 a 3"; o encanamento do dimensionsand é a mesma da terceira válvula piloto. Veja a folha de dados de VMRNA para outros detalhes.

Todos os componentes são projetados suportar todo o conditionoccurring mecânico, químico e térmico durante o serviço típico. A impregnação eficaz e os tratamentos de superfície foram usados para melhorar o sturdiness, a selagem e a resistência mecânicos à corrosão dos componentes.

As válvulas são 100% testado por machineries de teste automatizados e são justificadas inteiramente.

Função e aplicação

VMM o tipo válvula é um dispositivo de fechamento da segurança usando a fonte de alimentação auxiliar.

A primeira válvula (a) é uma válvula de solenoide de abertura rápida da segurança. Quando é desenergizada, os springpushes no disco do selo, mantendo a passagem do gás fecharam-se. Agora, a câmara da entrada está sob thegas alinha a pressão, e força no disco também, melhorando o selo.

Quando a bobina é posta a válvula abre rapidamente, contra a força da mola e do gaspressure.

Se a fonte de alimentação é cortada, a válvula fecha-se rapidamente, interrompendo o fluxo do gás.

Ingualmente, a segunda válvula (b) pode ser uma abertura rápida ou uma válvula de solenoide de abertura lenta ao fluxo do gás do adjustthe, com um primeiro curso rápido ajustável e um segundo curso lento ajustável.

É possível conectar uma terceira válvula de desvio (c), que funcione como a baixa fase do fogo ou para obter rapidamente um curso (lento) ou ambos do segundo.
