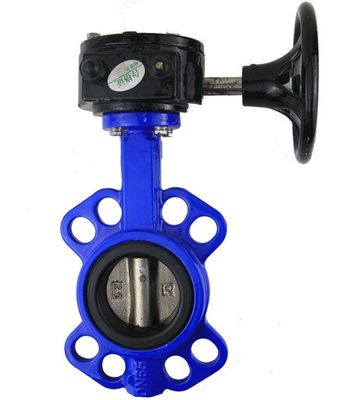

Tipo estrutura compacta simples da borboleta da válvula de verificação da braçadeira da engrenagem de sem-fim de D371X

Tipo estrutura compacta simples da borboleta da válvula de verificação da braçadeira da engrenagem de sem-fim de D371X

    • D371X Worm Gear Clamp Check Valve Butterfly Type Simple Compact Structure
  • D371X Worm Gear Clamp Check Valve Butterfly Type Simple Compact Structure

    Detalhes do produto:

    Lugar de origem: China
    Certificação: (DNV)ISO9001,(DNV)ISO14001,CE0035
    Número do modelo: D371X

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 conjunto
    Preço: USD 50~500/set
    Detalhes da embalagem: Caixa de madeira, caixa da madeira compensada, caixa da caixa, pálete
    Tempo de entrega: dentro de 8-12 dias de trabalho após recepção do pagamento
    Termos de pagamento: T/T, Western Union, Moneygram, L/C
    Habilidade da fonte: CONJUNTOS DE 500/MÊS
    Contato
    Descrição de produto detalhada
    Tamanho: DN50-DN400 Pressão: PN10-PN25
    temperatura: borracha de nitrilo: - ℃ 40 ~ borracha do flúor de 90 ℃: - ℃ 20 ~ ℃ 200 material do corpo de válvula: [material do corpo de válvula]: ferro fundido, ferro dútile, aço carbono, de aço inoxidável, etc.
    Meio aplicável: Água fresca, água de esgoto, água do mar, ácido e alcaloide fraco, etc.
    Realçar:

    resilient seated butterfly valves

    ,

    wafer style butterfly valve

    Parâmetros do produto:

    1. Padrões e especificações do projeto

    Padrão de projeto: GB/t12238-1989, lS0 10631-1994 ou BS en593-1998

    A conexão da flange dimensiona GB/T17241.6-1998, IS0 7005-2 ou BSEN 1092-2002

    Comprimento estrutural: GB/T1 2221-1989, lS0 5752-1988 ou BS en558-1

    Teste de pressão: GB/t13927-1 99, JB/t9092-1999, lS0 5028-1993 ou BS 6755 l-1986





    1, a estrutura simples e compacta, pequeno e claro, fácil desmontar e o reparo, e pode ser instalado em todo o lugar
    2, 90 graus de rotação, abrem e fecham-se rapidamente
    3. As características de fluxo tendem a ser retas, e o desempenho do ajuste é bom
    4, escolhem o material diferente das peças, podem ser aplicáveis a uma variedade de meios
    5, lá são transmissão da engrenagem de sem-fim, bondes, pneumáticos, manual e outros métodos de condução
    6, 100% nenhum escapamento: cada válvula de borboleta é através da parte dianteira e a parte traseira da pressão de testes inteligente da pressão da máquina de testes da pressão é 2.0mpa, o padrão nacional de 1.76mpa, cada anel-O do anel de selagem +1 da válvula 4, 5 camadas de selagem verifica.
    7, uma variedade de padrões para a escolha: o corpo de válvula é corpo contínuo, do peso da válvula de borboleta ordinária são 1,5 vezes a válvula de borboleta ordinária, a fábrica tem mais de 150 tipos do molde do corpo, e com o padrão do Estados Unidos, padrão alemão, padrão do dia e o outro molde da válvula
    8. de grande resistência da placa de borboleta: a placa de borboleta é bola que mói a placa de borboleta folheado a níquel, o sólido, os desgaste-resistentes, e pode ser pressionada a 30 quilogramas sem rachar-se.
    9, haste não são fáceis de oxidar: haste: o material de aço estirado a frio, superfície galvanizada, alisa e não fácil oxidar, reduz eficazmente a fricção entre a haste e o anel de selagem, reduza o torque
    10. tipos completos, dando a clientes um número de escolhas: corpo de válvula e placa de borboleta personalizados de acordo com exigências diferentes dos clientes: ferro nodular, aço de molde, 304 de aço inoxidável, 316; 304 de aço inoxidável, 316, eixo da válvula 316L; Epdm, borracha de butadieno e assim por diante



    MODELO PN Canto da placa de borboleta Pressão de teste (Mpa) Temperatura (℃) Meio
    (MPa) (grau) Força (água) Selo (água)
    (Mpa) (Mpa)
    D371X-10 1,0 90 1,5 1,1 -20~+135 Água fresca, água de esgoto, água do mar, ácido fraco e meios alcalinos
    D371X-16 1,6 90 2,4 1,76



                                 Tipo estrutura compacta simples da borboleta da válvula de verificação da braçadeira da engrenagem de sem-fim de D371X 0



    N dimensões Tamanho da conexão
    0,6 MPa 1,0 MPa 1,6 MPa
    L H HO A B FAÇA n-d FAÇA n-d FAÇA n-d
    50 43 63 306 180 200 110 4-14 125 4-18 125 4-18
    65 46 70 321 180 200 130 4-14 145 4-18 145 4-18
    80 46 83 346 180 200 150 4-18 160 8-18 160 8-18
    100 52 105 387 180 200 170 4-18 180 8-18 180 8-18
    125 56 115 411 180 200 200 8-18 210 8-18 210 8-18
    150 56 137 447 270 280 225 8-18 240 8-22 240 8-22
    200 60 164 572 270 280 280 8-18 295 8-22 295 12-22
    250 68 206 646 270 280 335 12-18 350 12-22 355 12-26
    300 78 230 738 380 420 395 12-22 400 12-22 410 12-26
    350 78 248 761 380 420 445 12-22 460 16-22 470 16-26
    400 102 289 877 450 470 495 16-22 515 16-26 525 16-30
    450 114 320 938 480 490 550 16-22 565 20-26 585 20-30
    500 127 343 993 480 490 600 20-22 620 20-26 650 20-33
    600 154 413 1131 480 490 705 20-26 725 20-30 770 20-36
    700 165 478 1476 640 660 810 24-26 840 24-30 840 24-36
    800 190 525 1533 640 660 920 24-30 950 24-33 950 24-39
    900 203 585 1655 750 860 1020 24-30 1050 28-33 1050 28-39
    1000 216 640 1765 850 900 1120 28-30 1160 28-36 1170 28-42
    1200 254 755 1995 850 900 1340 32-33 1380 32-39 1390 32-48

    Condições de testes

    Válvula de verificação de aço inoxidável do elevador do silêncio do tipo de DN50-DN1000 SUFA

    O canto do inventário

    Válvula de verificação de aço inoxidável do elevador do silêncio do tipo de DN50-DN1000 SUFA

    A instalação

    Válvula de verificação de aço inoxidável do elevador do silêncio do tipo de DN50-DN1000 SUFA
