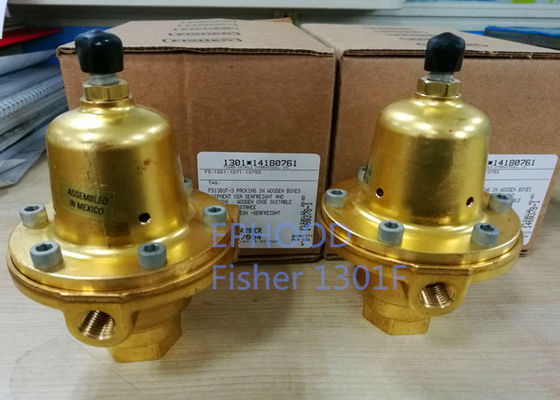

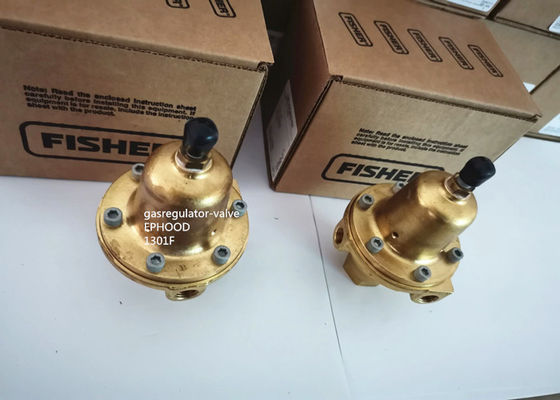

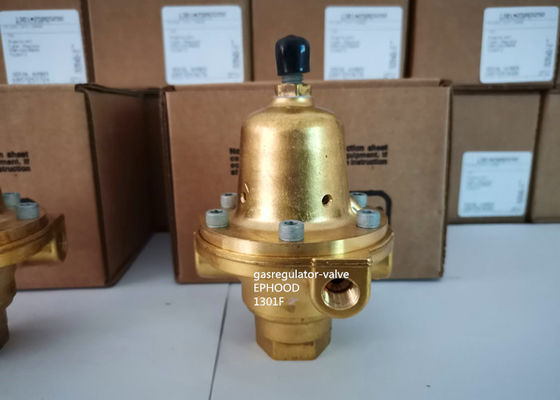

6000psi Fisher controla a precisão alta do regulador 1301F do propano para a compressão

6000psi Fisher controla a precisão alta do regulador 1301F do propano para a compressão

    • 6000psi Fisher Controls Propane Regulator  1301F High Accuracy For Compression
    • 6000psi Fisher Controls Propane Regulator  1301F High Accuracy For Compression
    • 6000psi Fisher Controls Propane Regulator  1301F High Accuracy For Compression
    • 6000psi Fisher Controls Propane Regulator  1301F High Accuracy For Compression
  • 6000psi Fisher Controls Propane Regulator  1301F High Accuracy For Compression

    Detalhes do produto:

    Lugar de origem: Monte em México
    Marca: Fisher
    Número do modelo: 1301F-2

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 6Sets
    Preço: USD210-220 Each One Set
    Detalhes da embalagem: 6sets embalou em uma caixa, tamanho 39*27*19cm da caixa, 10kg cada caixa.
    Tempo de entrega: 2 trabalho-dias
    Termos de pagamento: T/T, Western Union, MoneyGram
    Habilidade da fonte: 100sets cada mês
    Contato
    Descrição de produto detalhada
    Nome: Regulador de alta pressão do gás de Fisher 1301F-2 Extremidade Connetion: 1/4" NPT
    Pressão de entrada: 6000psi (414Bar) Amplitude da pressão da tomada: 50 - 150 libras por polegada quadrada (3.4-10.3bar)
    Caudal: 60-90m3/h Aplicação: Compressão, facilidades & utilidades do processo, ar da planta, controle de pressão, fonte
    Material do Corpo: Bronze Tipo: regulador do gás
    Realçar:

    fisher flow control valve

    ,

    fisher differential pressure regulator

    Regulador de alta pressão material do gás do corpo de bronze do modelo de Fisher 1301F-2

    Os reguladores 1301F e 1301G dos tipos auto-são operados, os reguladores de alta pressão, que podem

    seja usado onde o gás de alta pressão deve ser reduzido para o uso como piloto fornece a pressão no piloto-operado

    reguladores ou como a pressão da carga em reguladores pressão-carregados. Reguladores 1301F e 1301G dos tipos

    pode igualmente ser usada em muitas outras aplicações como reguladores reduzir-se de alta pressão para vários gás.



    A confiança provada e o regulamento exato do tipo regulador de alta pressão de 1301F fazem-lhe o ideal

    para aplicações de alta pressão numerosas da gota. Este regulador de múltiplos propósitos pode ser usado como a fonte piloto

    ou reguladores da pressão-carga onde o meio de funcionamento de alta pressão deve ser reduzido para o uso do gás

    pilotos do regulador ou reguladores pressão-carregados. Seu projeto áspero oferece a versatilidade para uma grande variedade de aplicações.

    Configurações disponíveis
    Tipo 1301F: regulador de diminuição de alta pressão Direto-operado para pressões de entrada até barra 6000 psig/414

    e tomada amplitude da pressão de 10 a 225 psig/0,69 à barra 15,5

    Estilo do tamanho de corpo e da conexão de extremidade
    1/4-inch FNPT

    Pressão de entrada máxima
    barra 6000 psig/414

    Amplitudes da pressão da tomada


    TIPO PRESSÃO DA TOMADA
    ESCALAS
    COR DA MOLA
    Libra por polegada quadrada Barra
    1301F-1 10 a 75 0,69 a 5,2 Azul
    1301F-2 50 a 150 3,4 a 10,3 Prata
    1301F-3 100 a 225 6,9 a 15,5 Vermelho



    Pressão máxima da tomada da emergência
    Tipo 1301F: barra 250 psig/17,2



    Registro da pressão
    Interno

    Capacidades da temperatura
    -20 ° a 180°F/-29° a 82°C



    ApplicationCompression, facilidades & utilidades do processo, ar da planta, controle de pressão, fonte

    Pode ser usado para o gás natural, o gás de petróleo liquefeito, o gás de Nirogen, o ar e os outros gás.



    Princípio de operação



    Os reguladores de 1301 séries direto-são operados. A pressão a jusante é registrada internamente completamente

    o corpo ao lado de baixo do diafragma. Quando a pressão a jusante for a ou acima da pressão do grupo,

    o disco é mantido contra o orifício e há nenhum corre através do regulador. Quando a procura aumentar,

    a pressão a jusante diminui levemente permitindo que a mola do regulador estenda, movendo o garfo e

    conjunto do disco para baixo e longe do orifício. Isto reserva corre através do corpo ao sistema a jusante.

    Enquanto a pressão a jusante alcança seu setpoint, começa superar a força da mola, que é detectada pelo

    diafragma, movendo o garfo e o conjunto do disco perto de seu orifício, fluxo de limitação através do regulador.

    Proteção de sobrepressão

    Os reguladores de 1301 séries têm uma pressão da tomada que avalia mais baixo do que sua avaliação da pressão de entrada. Se entrada real

    a pressão pode exceder a avaliação da pressão da tomada, proteção de sobrepressão da tomada é necessária. Contudo, overpressuring

    qualquer parcela dos reguladores além

    os limites na seção de especificações podem causar o escapamento, o dano às peças do regulador, ou os ferimentos pessoais devido ao estouro de

    pressão-contendo as peças.

    Algum tipo de proteção de sobrepressão externo deve ser fornecido se a pressão de entrada será altamente bastante danificar

    equipamento a jusante. Os métodos comuns da proteção de sobrepressão externo incluem as válvulas de escape, monitorando reguladores,

    dispositivos de desligamento, e regulamento da série.

    Se o regulador é exposto a uma condição da sobrepressão, deve ser inspecionado para todo o dano que puder ter ocorrido.

    A operação do regulador abaixo destes limites não impossibilita a possibilidade de dano das fontes externos ou dos restos no encanamento.

    Partida

    Com a instalação terminada e o equipamento a jusante ajustado, abra lentamente as válvulas ascendentes e a jusante do bloco

    ao usar calibres de pressão para monitorar a pressão.

    Se o ajuste é necessário, afrouxe a contraporca (chave 18, figuras 3 e 4), e gire o parafuso do ajuste (chave 15, figuras 3

    e 4) para aumentar no sentido horário a pressão do grupo ou para diminuir no sentido anti-horário a pressão do grupo. Monitore a pressão com

    calibres durante o ajuste. Quando o ajuste está completo, aperte a contraporca. Se a tomada desejada

    a pressão não está dentro da escala da mola do regulador, instala uma mola com uma escala desejada

    de acordo com a seção da manutenção.



    6000psi Fisher controla a precisão alta do regulador 1301F do propano para a compressão 0

    6000psi Fisher controla a precisão alta do regulador 1301F do propano para a compressão 1
