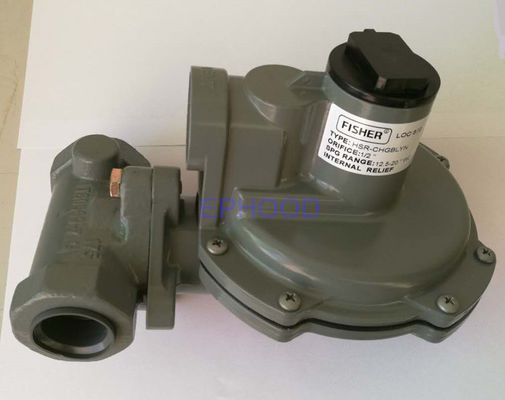

Ferro fundido das válvulas do propano de HSR-CHGBLYN Fisher com corpo do globo do NPT de 1 polegada

Ferro fundido das válvulas do propano de HSR-CHGBLYN Fisher com corpo do globo do NPT de 1 polegada

    • HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body
  • HSR-CHGBLYN Fisher Propane Valves Cast Iron With 1 Inch NPT Globe Body

    Detalhes do produto:

    Lugar de origem: Montado em China
    Marca: Fisher
    Número do modelo: HSR-CHGBLYN

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: Negociação
    Preço: Negotiation
    Detalhes da embalagem: 1set embalado em uma caixa, cada tamanho da caixa é 22*15.5*15.5cm, 2.2kg cada um.
    Tempo de entrega: 3-8 trabalho-dias
    Termos de pagamento: T/T, Western Union, MoneyGram
    Habilidade da fonte: 1000sets cada mês
    Contato
    Descrição de produto detalhada
    Nome: Regulador do gás da pressão de HSR Extremidade Connetion: 1" NPT
    Pressão de entrada máxima: 8.6Bar Escala da mola: 12,5 a 20" W.C (31 a 50 mbar)
    Tamanho do orifício: 1/2” Material do Corpo: ferro fundido
    Realçar:

    fisher regulator valve

    ,

    fisher flow control valve

    Regulador HSR-CHGBLYN do gás da pressão da fase do tipo de Fisher ò

    Datilografe HSR direto-operado, a pressão a mola que reduz reguladores fornecem o controle em aplicações residenciais, comerciais, e industriais para gás de petróleo naturais, manufaturados, ou liquefeitos. O relevo interno através das ajudas do diafragma minimiza a sobrepressão. Toda a pressão da tomada sobre o ponto da início-à-descarga da mola nonadjustable da válvula de escape move o diafragma fora do assento da válvula de escape, permitindo a pressão adicional exalar. ANSI B109.4/CGA 6,18 da reunião dos reguladores.



    Características
    Corpos do ângulo
    Corpos do globo
    De alta capacidade
    Design compacto
    Relevo interno do de alta capacidade
    As reuniões ou excedem exigências do ANSI B109.4/CGA 6,18
    Precisão fixa do fator/PFM



    Estilos do tamanho de corpo e da conexão de extremidade
    1 x 1 polegadas, corpo do globo do NPT

    Pressão de entrada permissível
    Emergência: barra 150 psig/10,3
    Pressão de funcionamento máxima: barra 125 psig/8,6

    Pressão permissível da tomada
    Emergência (embalagem): barra 25 psig/1,7
    Pressão de funcionamento máxima evitar dano interno das peças: um diferencial de 3 libras por polegada quadrada/0,21 barras acima do ajuste da pressão da tomada

    Pressão da tomada
    12,5 a 20 polegadas de w.c. (31 a 50 mbar)

    Amplitudes da pressão da tomada do regulador de pressão do fisher HSR

    4 a 6 polegadas de w.c. (10 a 15 mbar)

    6 a 8 polegadas de w.c. (15 a 20 mbar)

    8 a 10 polegadas de w.c. (20 a 25 mbar

    10 a 12,5 polegadas de w.c. (25 a 31mbar)

    12,5 a 20 polegadas de w.c. (31 a 50 mbar)

    20 a 35 polegadas de w.c. (50 a 87 mbar)

    1,25 a 2,2 barras do psig (0,09 a 0,15)

    Registro da pressão
    Interno

    Capacidades da temperatura
    -20 a 160°F/-29 a 71°C



    Ferro fundido das válvulas do propano de HSR-CHGBLYN Fisher com corpo do globo do NPT de 1 polegada 0







                                                    Pressão de entrada de funcionamento do máximo da tabela 1.

    TAMANHO DO ORIFÍCIO Cg ESCANCARADO PRESSÃO DE ENTRADA DE FUNCIONAMENTO DO MÁXIMO OBTER
    BOM DESEMPENHO DE REGULAMENTO
    Polegada milímetro PARA A COLA DO RELEVO psig barra
    1/8 3,2 12,5 125 8,6
    3/16 4,8 28,2 100 6,9
    1/4 6,4 50 60 4,1
    3/8 9,5 105 30 2,1
    1/2 13 185 20 1,4



                                             Amplitudes da pressão da tomada da tabela 2.

    AMPLITUDE DA PRESSÃO DA TOMADA MOLA DIÂMETRO DE FIO DA MOLA A MOLA LIVRA O COMPRIMENTO
    COR Polegada milímetro Polegada milímetro
    4 a 6" w.c. /10 a 15 mbar Alaranjado 0,062 1,57 3,40 86,4
    6 a 8" w.c. /15 a 20 mbar Amarelo 0,067 1,70 3,61 91,4
    8 a 10" w.c. /20 a 25 mbar Preto 0,067 1,70 3,71 94,0
    10 a 12,5” w.c. /25 a 31 mbar Prata 0,072 1,83 4,10 104
    12,5 a 20" w.c. /31 a 50 mbar Cinzento 0,080 2,03 3,60 91,4
    20 a 35" w.c. /50 a 87 mbar Rosa 0,093 2,36 3,52 88,9
    1,25 a 2,2 barras do psig/0,09 a 0,15 Luz - azul 0,105 2,67 3,66 94,0



    Desempenho do relevo da tabela 3.


















    TAMANHO DO ORIFÍCIO MÁXIMO - PRESSÃO DE ENTRADA PERMISSÍVEL SE PRESSÃO DA TOMADA
    É GUARDADO A OU ABAIXO de 2 psig/140 mbar
    Polegada milímetro psig barra
    1/8 3,2 125 8,6
    3/16 4,8 65 4,5
    1/4 6,4 30 2,1
    3/8 9,5 10 0,69
    1/2 13 7 0,48
    1. Os testes de desempenho do relevo são de acordo com ANSI B109.4 e CGA 6,18, com o regulador ajustado em 7 polegadas de w.c. /17 mbar, enlace da haste desligado, e exalado diretamente à atmosfera usando as 3/4 ou 1 polegadas/respiradouro 19 ou 25 milímetros.



    Ferro fundido das válvulas do propano de HSR-CHGBLYN Fisher com corpo do globo do NPT de 1 polegada 1
