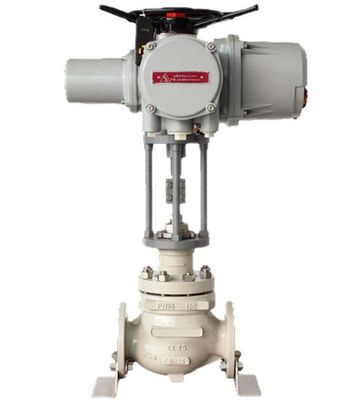

O padrão automático de 12 polegadas DN300 motorizou a válvula de porta com atuador bonde

O padrão automático de 12 polegadas DN300 motorizou a válvula de porta com atuador bonde

    • DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator
    • DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator
  • DN300 12 Inch Automatic Standard Motorized Gate Valve With Electric Actuator

    Detalhes do produto:

    Lugar de origem: China
    Marca: SUFA
    Certificação: (DNV)ISO9001,(DNV)ISO14001,CE0035
    Número do modelo: HQ14X, H42X, H41X, H44X

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1 conjunto
    Preço: USD 50~500/set
    Detalhes da embalagem: Caixa de madeira, caixa da madeira compensada, caixa da caixa, pálete
    Tempo de entrega: dentro de 8-12 dias de trabalho após recepção do pagamento
    Termos de pagamento: T/T, Western Union, Moneygram, L/C
    Habilidade da fonte: CONJUNTOS DE 500/MÊS
    Contato
    Descrição de produto detalhada
    Tamanho: DN 40~DN 800 Pressão: PN10/PN16
    Cara a cara: EN558-1 Conexão da flange:: EN1092 PN10/16
    Realçar:

    electrically operated control valve

    ,

    electric actuated ball valve

    DN300 válvula de porta motorizada de 12 polegadas padrão automático com atuador bonde



    Elétrica, a conexão da flange, única porta rígida cuneiforme aberta, material da superfície de selagem do assento é a pressão de aço inoxidável, nominal PN26, corpo que de válvula o material é válvula de porta do aço de molde



    Exigência técnica

    1. Projeto e. fabricação: GB/T12234

    2. Cara a cara: CB/T12221

    3. Extremidades flangeadas: JB/T 79-94

    4.Testing e verificação: GB/T13927







    NÃO. Nome Material NÃO. Nome Material
    1 corpo WCB 9 Embalagem Grafite
    2 Seat STL 10 Parafuso 45
    3 Cunha WCB+STL 11 Porca de hexágono 35
    4 Haste 2Cr13 12 Glândula WCB
    5 Parafuso prisioneiro 35 13 Garfo WCB
    6 Porca de hexágono 45 14 Carregamento
    7 Gaxeta 304+Graphite 15 Porca da haste ZQAL9-4
    8 Capota WCB 16 Atuador bonde Componentes

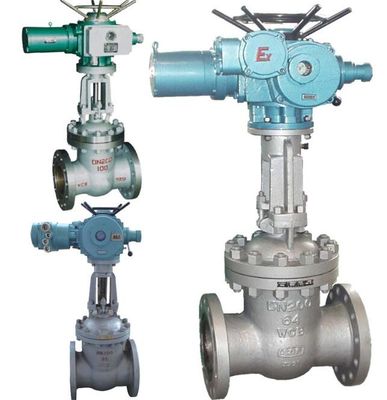

    O padrão automático de 12 polegadas DN300 motorizou a válvula de porta com atuador bonde 0



    O padrão automático de 12 polegadas DN300 motorizou a válvula de porta com atuador bonde 1

    Especificação técnica






    PN (MPa)

    DN (milímetro)
    Valor padrão valor de referência Código bonde do atuador
    L D D1 D2 b f Z-φd L1 H peso (quilograma)
    1,6 50 250 160 125 100 16 3 4-φ18 590 678 90 DZWl0A
    65 265 180 145 120 18 3 4-φ18 590 693 96 DZWl5A
    80 280 195 160 135 20 3 8-φ18 590 755 108 DZW20A
    100 300 215 180 155 20 3 8-φ18 590 820 126 DZW20A
    150 350 280 240 210 24 3 8-φ23 590 994 199 DZW20A
    200 400 335 295 265 26 3 12-φ23 590 1138 254 DZW30A
    250 450 405 355 320 30 3 12-φ25 810 1409 310 DZW45A
    300 500 460 410 375 30 4 12-φ25 810 1588 391 DZW60
    350 550 520 470 435 34 4 16-φ25 830 1755 729 DZW90
    400 600 580 525 485 36 4 16-φ30 830 1902 992 DZWl20
    450 650 640 585 545 40 4 20-φ30 870 214l 1168 DZWl80
    500 700 705 650 608 44 4 20-φ34 870 2276 1222 DZW250
    600 800 840 770 718 48 5 20-φ41 870 2474 1376 DZW250
    2,5 50 250 160 125 100 20 3 4-φ18 590 678 95 DZWl0A
    65 265 180 145 120 22 3 4-φ18 590 693 99 DZWl5A
    80 280 195 160 135 22 3 8-φ18 590 755 113 DZW20A
    100 300 230 190 160 24 3 8-φ23 590 820 132 DZW20A
    150 350 300 250 218 30 3 8-φ25 590 934 206 DZW30A
    200 400 360 310 278 34 3 12-φ25 590 1138 257 DZW30A
    250 450 425 370 332 36 3 12-φ30 810 1409 317 DZW45A
    300 500 485 430 390 40 4 16-φ30 810 1588 412 DZW60A
    350 550 550 490 448 44 4 16-φ34 830 1750 750 DZW90
    400 600 610 550 505 48 4 16-φ34 830 1902 1042 DZWl20
    450 650 660 600 555 50 4 20-φ34 870 2141 1275 DZWl20
    500 700 730 660 610 52 4 20-φ41 870 2276 1420 DZWl80
    600 800 840 770 718 56 5 20-φ41 870 2474 1522 DZW250
