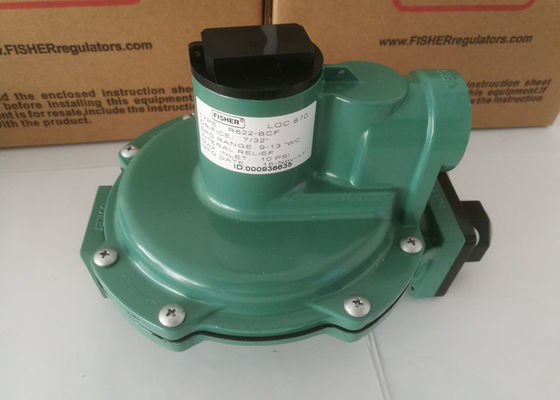

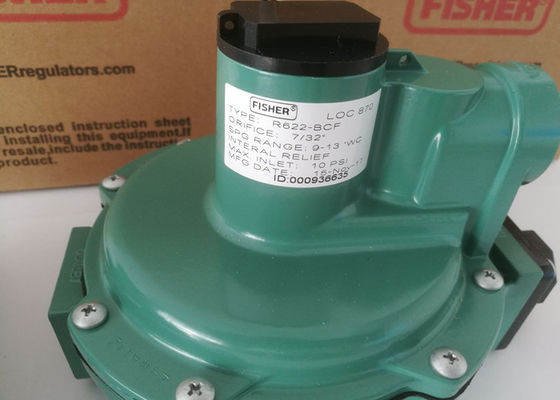

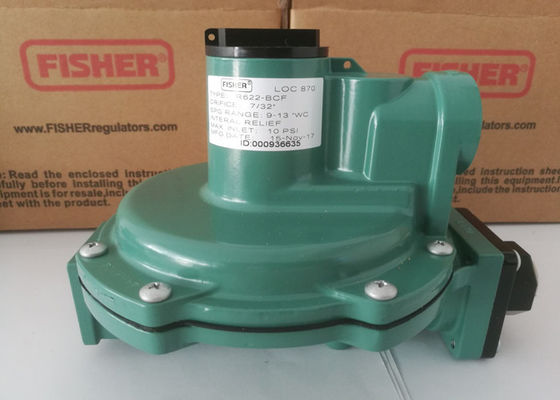

Válvula de diminuição de Emerson LPG do regulador do gás da baixa pressão de Fisher Brand R622

Regulador do gás da baixa pressão da segunda etapa de Fisher Brand R622
Os reguladores de baixa pressão da segunda etapa da série de Fisher R600 são UL alistado projetado reduzir a pressão da tomada de um regulador da primeira fase nas instalações domésticas. O tipo R622 é projetado para aplicações domésticas de duas fases até 1 400 000 BTU pela hora/15,8 SCMH. O tipo R622 contém uma válvula de escape do elevado desempenho e um grande 3/4-inch selecionou o respiradouro para limitar a pressão a jusante menos de à barra 2 psig/0,14 em uma situação da sobrepressão.

Os reguladores da segunda etapa de Fisher Type R622 são UL alistado projetado reduzir a pressão da tomada de um regulador da primeira fase nas instalações domésticas, comerciais, e aplicações industriais. R622 usou-se no gás natural, manufaturado, ou no gás do LPG.

Características
Design compacto
De alta capacidade
Tela protetora da entrada
Relevo interno
Peso leve
Torneiras do calibre de pressão da entrada e da tomada

20-Year recomendou a vida da substituição

Especificações

Tipo R622 (padrão): Regulador da segunda etapa com reto-através de projeto do corpo

Estilos dos tamanhos de corpo e da conexão de extremidade

1/2” * 1/2” (DN 15* DN 15), NPT

Pressão de entrada máxima

Funcionamento: 10 psig

Amplitude da pressão da tomada

9 a 13 polegadas de w.c/22 a 32mbar

Tamanhos do orifício
Série R600 (exceto a série de R632A e de R632E): 7/32 de polegada/5,6 milímetros

Registro da pressão

Interno

Capacidades da temperatura

-20 a 160°F (- 29 a 71°C)


Lugar da instalação

O regulador instalado deve adequadamente ser protegido do tráfego veicular e do dano de outras fontes externos.

• Instale o regulador com o respiradouro apontou verticalmente para baixo, veem figura 2. Se o respiradouro não pode ser instalado verticalmente em uma posição inferior, o regulador deve ser instalado sob uma tampa protetora separada. Instalar o regulador com o respiradouro para baixo permite que a condensação drene, minimiza a entrada da água ou dos outros restos de incorporar o respiradouro, e minimiza o bloqueio do respiradouro da precipitação de congelação.

• Não instale o regulador em um lugar onde possa haver uma formação excessiva da acumulação ou de gelo da água, tal como diretamente abaixo de um bico da pena, calha, ou na linha do telhado de construção. Mesmo uma capa protetora não pode fornecer a proteção adequada nestes exemplos.

• Instale o regulador de modo que toda a descarga de gás através do respiradouro ou do conjunto do respiradouro esteja sobre 3 pés/0,91 medidores horizontalmente de qualquer abertura de construção abaixo do nível de descarga.

• Instale o regulador altamente bastante acima do rés do chão pelo menos cm 18 polegadas/45 - de modo que a chuva chapinhe não possa se congelar no respiradouro.

Reguladores sujeitados às condições das nevadas fortes

Algumas instalações, como em áreas com queda de neve pesada, podem exigir uma capa ou um cerco proteger sobre o regulador da carga da neve e do gelo do respiradouro.
