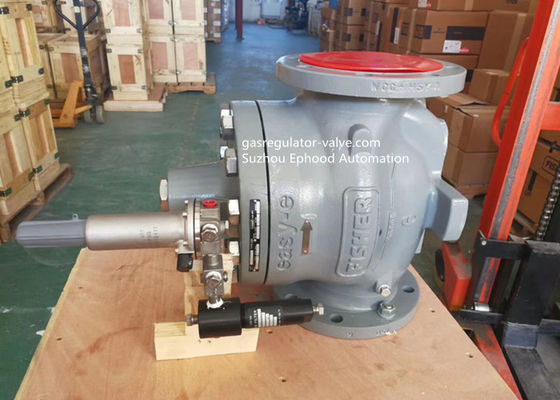

Piloto Valve High Flow Rate Usage Filed de Fisher Gas Regulator With 161EB do modelo de EZR
Pressão da série de Emerson Fisher Make EZR que reduz o regulador
Fisher Make Type EZR piloto-operou-se, pressão que reduz o regulador projetado dar exata, operação lisa, quieta, desligamento apertado, e longa vida, mesmo no serviço sujo. A série de EZR pode ser instalada em várias aplicações tais como a transmissão do gás natural/as facilidades sistemas de distribuição, as industriais e as comerciais. O tipo EZROSX está disponível com um dispositivo batida-fechado que forneça a proteção de sobrepressão e/ou sob a proteção da pressão completamente cortando o fluxo do gás ao sistema a jusante.
Materiais de construção
Válvula principal da série de EZR
Corpo: Ferro fundido, aço de WCC, ou aço de LCC
Capota: Aço LF2
Bucha da capota: 416 de aço inoxidável
Gaiola: 15-5 de aço inoxidável
Mola: de aço ou 17-7 Zinco-chapeado de aço inoxidável
Tomada superior: 17-4 de aço inoxidável
Tomada inferior: 416 de aço inoxidável
Filtro da entrada: 316 de aço inoxidável
Calço da substituição do filtro: 18-8 de aço inoxidável
Diafragma: Nitrilo (NBR) ou Fluorocarbon (FKM)
Anéis-O: Nitrilo (NBR) ou Fluorocarbon (FKM)
Contraporca flangeada: aço Zinco-chapeado
Anéis alternativos: Polytetrafluoroethylene (PTFE)
Mola superior Seat: 416 de aço inoxidável
Protetor e tampa do indicador: Plástico
Haste do indicador: 303 de aço inoxidável
Encaixe do indicador: 416 de aço inoxidável
Tomada do indicador do curso: 416 de aço inoxidável
Guarnição restrita
Anel-E: Aço carbono
Placa do limitador: 416 de aço inoxidável
Pilotos da série 161EB para o regulador da válvula de gás da pressão de Fisher EZR
| Corpo |
Aço de CF8M Stainless |
| Caso da mola |
Aço de CF8M Stainless |
| Tomada do corpo |
303 de aço inoxidável |
| Mola do controle |
aço Zinco-chapeado |
| Tomada de válvula |
Nitrilo (NBR) ou Fluorocarbon (FKM) |
| Parafuso do ajuste |
aço Zinco-chapeado |
| Diafragma |
Nitrilo (NBR) ou Fluorocarbon (FKM) |
| Limitador do diafragma |
303 de aço inoxidável |
| Anéis-O |
Nitrilo (NBR) |
Descrição para o regulador do gás de EZR
Configurações disponíveis
Veja a tabela 1
Tamanhos de corpo, material, conexão de extremidade e avaliação da pressão
Veja a tabela 2
Pressões de entrada máximas: Emergência: 175 psig/12,1 barra, funcionamento: Veja a tabela 3
Pressão máxima da tomada:
Emergência (encaixotamento): barra 15 psig/1,0; Para evitar as peças internas danifique: 3 psig/0,21 barras, diferencial acima do ajuste da pressão da tomada
Amplitudes da pressão da tomada
Regulador: 3,5 dentro. w.c a 10 psig /9 mbar a 0,69 barras veem a tabela 4
Desempenho interno do relevo
Capacidades da temperatura: - 20 a 150°F/-29 a 66°C
Conexão do respiradouro do caso da mola
Relevo interno: 1 NPT
Relevo do de alta capacidade: 2-1/2 NPT
Conexão externo do registro: 3/4 de NPT
Tamanhos de corpo principais da válvula, estilos da conexão de extremidade, Max Bearing Pressure
| TAMANHOS DE CORPO PRINCIPAIS DA VÁLVULA |
MATERIAL |
ESTILOS DA CONEXÃO DE EXTREMIDADE |
PRESSÃO |
| NPT |
DN |
| 1" *1”, 2" *1”, 2" *2” |
25*25, 50*25, 50*50 |
Aço de WCC |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Amplitudes da pressão da tomada (controle) e faixas proporcionais típicas
| Tipo |
Escala de Presure da tomada |
Faixa proporcional |
| Libra por polegada quadrada |
Barra |
Libra por polegada quadrada |
Barra |
161AY ou
161AYM |
6 a 15 polegadas de w.c.
0,5 a 1,2
1,2 a 2,5
2,5 a 4,5
4,5 a 7 |
15 a 37 mbar
0,03 a 0,08
0,08 a 0,17
0,17 a 0,31
0,31 a 0,48 |
1-polegada w.c.
1 polegada w.c.
0,5
0,5
0,5 |
3 mbar (2)
3 mbar (2)
0.03(2)
0.03(2)
0.03(2) |
161EB ou
161EBM |
5 a 15
10 a 40
30 a 75
70 a 140
130 a 200
200 a 350 |
0,35 a 1,0
0,69 a 2,8
2,1 a 5,2
4,8 a 10
9 a 14
14 a 24 |
0,5
0,5
0,6
1,3
1,5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
30 a 300 |
2,1 a 20,7 |
6 |
0,41 |
