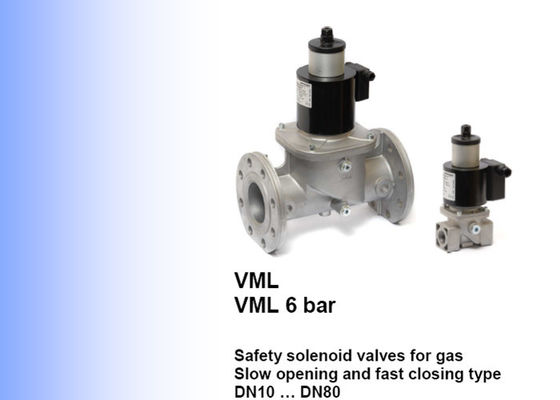

Modelo Safety Solenoid Valve DN10 do tipo VML de Elektrogas ao tamanho DN80

Modelo rápido Safety Solenoid Valve da válvula de solenoide VML da abertura de Elektrogas para queimadores de poder do gás

Válvulas de solenoide da segurança para a abertura lenta do ar e do gás e o fechamento rápido

Funcionamento e aplicação

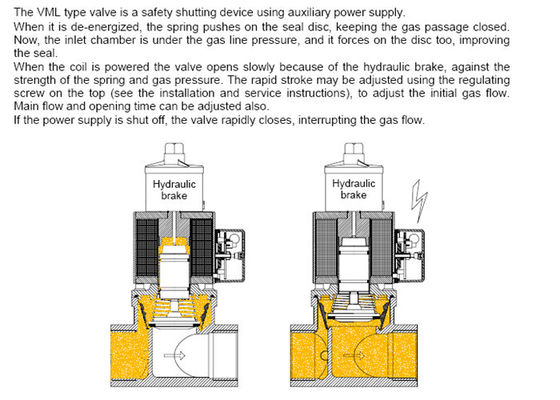

O tipo válvula de VML é um dispositivo de fechamento da segurança usando a fonte de alimentação auxiliar.

Quando é desenergizado, a mola empurra no disco do selo, mantendo a passagem do gás fechou-se. Agora, a câmara da entrada está sob a linha de gás pressão que forças no disco, aumentando a função de fechamento e melhorando o selo.

Quando a bobina é posta a válvula abre rapidamente, contra a força da pressão da mola e de gás. O fluxo pode ser ajustado usando o parafuso de regulamento na parte superior (para ver as instruções da instalação e do serviço).

Se a fonte de alimentação é cortada, a válvula fecha-se rapidamente, interrompendo o fluxo do gás.

O tipo de Elektrogas do tipo válvula de Itália VML é uma válvula de segurança que seja normalmente fechada, com abertura rápida ou lenta e seção rápida ajustável para o fluxo inicial do gás. Quando não na posição de trabalho a mola funciona no disco que se mantém a passagem do gás fechou-se. Quando a bobina é posta a válvula abre rapidamente na primeira seção do fluxo, a seguir lentamente, com velocidade ajustável. Quando o poder é comutado fora da válvula rapidamente fecha.

Este tipo de dispositivo é apropriado para o gás e o ar que obstruem e que ajustam controles em queimadores atmosféricos ou em queimadores fã-ajudados, em estufas industriais e em todos os equipamentos do gás que usam as válvulas de solenoide do gás (qualificadas para o serviço contínuo – ED 100%).

Este tipo da válvula de solenoide de abertura rápida é instalado normalmente como a segurança e o dispositivo de regulamento em trens do gás, para aplicações e sistemas industriais do aquecimento ao gás.

Descrição

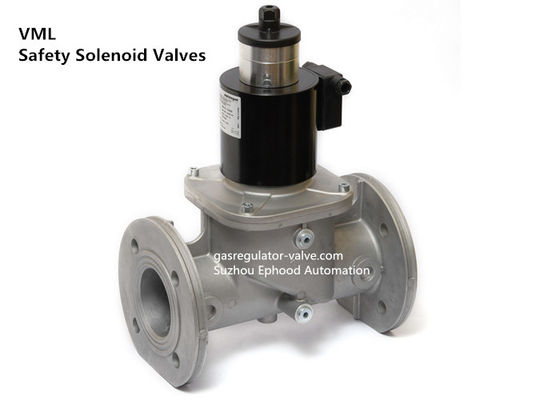

O tipo válvula de Elektrogas VML é uma válvula de solenoide de abertura lenta da único-fase, normalmente fechada (aberto whenenergized). Este tipo de dispositivo é apropriado para o ar ou o gás que obstruem e controles de liberação, bumers do poder do gás do requiredin, caldeiras de gás atmosféricas, estufas industriais e outro consumingappliances do gás.

Especificações técnicas

Características

As válvulas são feitas da liga de alumínio fundida, com uma vasta gama para o connectionsfrom DN10 do inletloutlet (3/8") até DN80 (3").

As selagens são feitas da borracha NBR-baseada certificada para o uso com gás (EN 549).

Apropriado para o uso com ar e gás não-agressivos incluiu nas 1, 2 e 3 famílias (EN 437). As versões especiais apropriadas para gás agressivos, livram de metais não-ferrosos e com selos de FPM. As conexões de tubulação encontram o grupo 2 e a selagem da contrapressão é complacente com a classe A, concordando às exigências EN161.

A escala inteira pode ser fornecida na execução da Ex-prova, para o uso nas zonas 2 e 22, concordando a diretriz orientadora de to2014/34/EU (ATEX).

A válvula está aberta somente quando energizado: se, por qualquer razão, a fonte de alimentação vai para baixo, os valvecloses imediatamente (cofre forte intrínseco).

Equipado com o ajuste máximo do caudal e de caudal do começo.

Uma multa incorporada - o filtro de malha protege o assento de válvula e o disco assim como os downstreamcomponents e impede a contaminação suja (exceto 6 modelos da barra).

Fornecido com a conexão G1/8 para caber uma prova do interruptor do fechamento ou de um indicador visual.

Fornecido com o 1/4" calibre de pressão em dois lados na câmara da entrada, para conectar manômetros, interruptores de pressão, verificador do escapamento ou outros equipamentos do gás. Os modelos flangeados são withgauges fornecidos igualmente na câmara da tomada.

As bobinas são fornecidas com a caixa terminal ou com a tomada do ISO 4400 (opcional). Ambos os sistemas areprovided com a glândula de cabo apropriada para evitar a água e a contaminação suja.

Todos os componentes são projetados suportar todo o conditionoccurring mecânico, químico e térmico durante o serviço típico. A impregnação eficaz e os tratamentos de superfície foram usados para melhorar o sturdiness, a selagem e a resistência mecânicos à corrosão dos componentes.

Apropriado para a operação de ciclo resistente e qualificado para o serviço contínuo (ED 100%).

As válvulas são 100% testado por machineries de teste automatizados e são justificadas inteiramente.

As válvulas de solenoide de Elektrogas são 100% testado por machineries de teste automatizados e são justificadas inteiramente.
