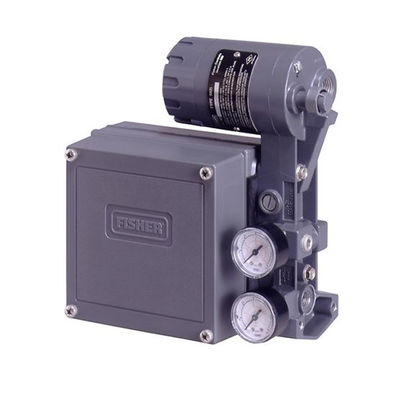

Positioner ativo pneumático de Fisher 3582 único, tipo Positioner da válvula pneumática de 3582i eletro

Positioner de Fisher 3582 únicos e tipo ativos pneumáticos Positioner da válvula pneumática de 3582i eletro
Os positioners da válvula pneumática de Fisher 3582 são usados com diafragma-atuado, os conjuntos de válvula do controle da deslizar-haste. Este positioner da válvula pneumática recebe um sinal de entrada pneumático de um dispositivo de controle e modula a pressão da fonte ao atuador da válvula de controle, fornecendo uma posição exata da haste de válvula que seja proporcional ao sinal de entrada pneumático.

Os positioners da válvula pneumática de 3582 séries, mostrados em figura 1, e o tipo positioners eletro-pneumáticos da válvula de 3582i, mostrados em figura 2, são usados com diafragma-atuado, os conjuntos de válvula do controle da deslizar-haste. Os positioners da válvula pneumática recebem um sinal de entrada pneumático de um dispositivo de controle e modulam a pressão da fonte ao atuador da válvula de controle, fornecendo uma posição exata da haste de válvula que seja proporcional ao sinal de entrada pneumático.

Positioners de Fisher 3582NS para cumprir exigências típicas da indústria potência nuclear. O tipo construção de 3582NS inclui os materiais que fornecem o desempenho superior a temperatura elevado e níveis da radiação. Os anéis-O são EPDM (propileno do etileno) e os diafragmas são EPDM/Nomex. EPDM demonstra a capacidade superior da temperatura e a vida útil sobre o nitrilo. A tela do diafragma de Nomex demonstra a retenção melhorada da força em condições da temperatura elevado e da radiação.

Além, o tipo positioner de 3582NS é “categoria comercial qualificada dedicada” sob o 10CFR50 de Fisher, apêndice B, programa do controle de qualidade.

Estes podem ser fornecidos como os artigos 10CFR21. O positioner eletro-pneumático da válvula de Fisher Type 3582i consiste em um tipo conversor eletro-pneumático de 582i instalado em um tipo 3582 positioner da válvula pneumática.

O positioner do tipo 3582i de Emerson Fisher fornece uma posição exata da haste de válvula que seja proporcional a um sinal de entrada atual da C.C. O tipo conversor eletro-pneumático de 582i, mostrado em figura 5, é uma unidade modular que possa ser instalada na fábrica ou no campo (2). O conversor recebe um sinal de entrada dccurrent e fornece um sinal de saída pneumático proporcional com um arranjo do bocal/flapper. O sinal de saída pneumático fornece o sinal de entrada ao positioner pneumático, eliminando a necessidade para um transdutor montado remoto.
3582 séries pneumáticas e tipo Positioners da válvula pneumática de 3582i eletro

Especificações

Configurações disponíveis

Refira o tipo descrição do número

Sinal entrado

Para 3582 séries: barra 0,2 a 1,0 barra (3 a 15 psig), 0,4 a 2,0 (6 a 30 psig), ou escala da separação

Para o tipo 3582i somente:

4 à corrente constante da C.C. de 20 miliampère com 30 VDC de tensão máxima da conformidade, podem ser escala da separação

Circuito equivalente

Para o tipo 3582i somente:

120 ohms desviados por três diodos do zener de 5,6 volts

Sinal de saída

Tipo: Pressão pneumática segundo as exigências do atuador até 95 por cento da fonte máxima

Ação (1): Campo-reversível entre direto e reverso dentro do positioner da válvula pneumática

Pressão da fonte (1)

Recomendado: 0,3 barras (5 libras por polegada quadrada) acima da exigência do atuador

Máximo: barra 3,4 (50 psig) ou para exercer pressão sobre a avaliação do atuador, qualquer é mais baixo

Avaliação entrada máxima da pressão dos foles

barra 2,4 (35 psig)

Consumo de estado estacionário máximo do ar (1) (2)

Para 3582 séries

fonte de 1,4 barras (20 psig): 0,38 m3/hr normais (14.0scfh)

fonte de 2,0 barras (30 psig): 0,48 m3/hr normais (18.0scfh)

fonte de 2,4 barras (35 psig): 0,54 m3/hr normais (20.0scfh)

Para o tipo 3582i somente

fonte de 1,4 barras (20 psig): 0,42 m3/hr normais (17.2scfh)

fonte de 2,0 barras (30 psig): 0,53 m3/hr normais (21scfh)

fonte de 2,4 barras (35 psig): 0,59 m3/hr normais (24scfh)

Procura máxima do ar da fonte (1) (2)

Para 3582 séries e tipo 3582i:

fonte de 1,4 barras (20 psig): 4,7 m3/hr normais (164.5scfh)

fonte de 2,0 barras (30 psig): 7,0 m3/hr normais (248,5)

fonte de 2,4 barras (35 psig): 8,1 m3/hr normais (285.5scfh)

Desempenho

Para 3582 séries:

Linearidades independentes (1): por cento ±1 do período do sinal de saída

Histerese (1): 0,5 por cento do período

Para o tipo 3582i somente:

Linearidades independentes (1): por cento ±2 do período do sinal de saída

Histerese (1): 0,6 por cento do período

Interferência eletromagnética (IEM) (1): Quando testada por IEC 801-3 (1984), a mudança no desvio de estado estacionário é menos de ±1% em uma força de campo eletromagnético de 30 V/m de 20 a 1000 MHz.Positioner é testado com abrigo do tampão e com na fiação do campo externo na canalização rígida do metal.

Para 3582 séries e tipo 3582i:

Ganho de laço aberto (sinal de saída) (1):

100 na escala de 0,2 à barra 1,0 (3 a 15 psig)

55 na escala de 0,4 à barra 2,0 (6 a 30 psig)

Influências de funcionamento (1)

Pressão da fonte, para unidades de 3582 séries: O curso da válvula muda menos de 1,67 por cento pela mudança da barra (0.25percent por 2 libras por polegada quadrada) na pressão da fonte

Pressão da fonte, para o tipo unidades de 3582i: O curso da válvula muda menos de 3,62 por cento pela mudança da barra (1.5percent por 2 libras por polegada quadrada) na pressão da fonte

Limites operativos da temperatura (1)

Construção padrão, para 3582 séries e

Tipo unidades de 3582i: – 40 a +71_C (– 40 a +160_F)

Tipo unidades de 3582NS: – 40 a +82_C (– 40 a +180_F)

com elastómetros de EPDM

Construção de alta temperatura (3), para tipos

3582A e C somente: – 18 a +104_C (0 a +220_F)

Classificação elétrica

Para o tipo 3582i somente:

Refira o boletim perigoso das classificações da área

para aprovações específicas.

Abrigando a classificação

Para o tipo 3582i somente:

NEMA 3, IEC 60529 IP54: Montando a orientação
exige o lugar do respiradouro ser abaixo horizontal


Características

• Para a substituição análoga rápida do transmissor, o instrumento pode ser configurado com dados do sensor do defeito, offset nivelado zero, o SG diferencial do processo, e o procedimento zero/período somente.
• Exata, a conversão analógica-numérica do alto-ganho permite a medida das pequenas alterações na variável de processo. Isto permite o uso no nível líquido, na relação, ou em aplicações difíceis da densidade.
• Um sensor de temperatura interno permite o desempenho consistente do regulador de nível digital, apesar das mudanças de temperatura ambiental.
• Proteções mecânicas projetadas na ajuda digital do regulador de nível suportar o abuso físico incorrido frequentemente durante a instalação ou no transporte, sem desempenho de comprometimento.
• As conexões da fiação do campo estão em um compartimento separado da eletrônica. Isto protege a eletrônica de toda a umidade trazida no alojamento pela fiação do campo.
• Inclui os auto-diagnósticos que detectam um erro que possa tornar a medida da variável de processo impreciso.


Capacidades da Separação-escala da tabela 1.
