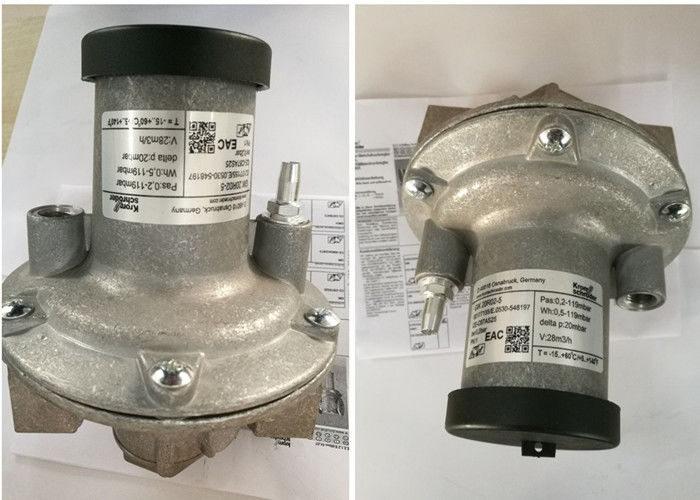

Regulador GIK40R02-5 da relação de Krom Schroder

Regulador de proporção Krom Schroder GIK20R02-5

Válvula reguladora de pressão de gás da marca Krom Schroder 200 Mbar Operação Pressão máxima GIK20R02-5

O Krom Schroder Ratio Regulator tem estes modelos podem ser fornecidos:GIK20R02-5;GIK25R02-5;GIK40R02-5;GIK50R02-5

Aplicação
Os reguladores da relação gás/ar GIK e GI servem para manter uma relação ar/gás constante e para regular a pressão do gás a montante dos queimadores de gás em instalações sem ar de combustão pré-aquecido.GIK e GI para controlo de modulação, GIK..B com bypass para controlo alto/baixo/desligado, regulação de zero pressão com kit de conversão.

Função

O regulador da proporção gás/ar é activado pela pressão da conduta de ar de combustão e regula a pressão da saída do gás na proporção 1:1 com a pressão de regulação do ar.A capacidade do queimador é variada com a ajuda da válvula de controle de ar.
As flutuações de pressão do forno têm o mesmo efeito sobre o débito de gás e ar, o que significa que a mistura gás-ar não muda. A baixa taxa de incêndio pode ser definida ajustando a mola reguladora.
No caso de controlo alto/baixo (GIK..B), a mola deve estar totalmente relaxada. O fluxo mínimo flui apenas através do bypass.

Dados técnicos
GIK, GI
Tipo de gás: gás natural, gás urbano, GLP (gás), metano biológicamente produzido, GIK..L, GI..L apenas para o ar.
Pressão máxima de entrada: 3 psig (200 mbar).

Pressão de regulação do ar de combustão:0.2 a 48 "WC (0,5 a 120 mbar).
Pressão de saída:0.08 a 47.5 "WC (0,2 a 119 mbar).
Pressão diferencial entre a pressão de entrada pe e a pressão de saída pa: máximo 40 "WC ((100 mbar).
Relação de transmissão: 1:1.
Diâmetro de desvio GIK..B:GIK 15 ̊25: padrão de 1,5 mm, possível até 4 mm
GIK 40?? 50: padrão de 0,197 polegadas (5 mm),
possível até 0,354 polegadas (9 mm).
Intervalo de regulação no caudal mínimo: -1,2 a +1,2 WC (-3 a +3 mbar).

GIK
Conexão: fio NPT.
Conexão para a linha de controlo: 1/4 NPT.
Casa de alumínio.
Diafragmas: Perbunan.
Sento da válvula: Alumínio.
Disco da válvula: plástico.
Selo do disco da válvula: Perbunan.
Parafuso de bypass.
Temperatura ambiente:
-4 a +158°F (-20 a +70°C).
