Válvula de diminuição proporcional 3DREPE da pressão 6C

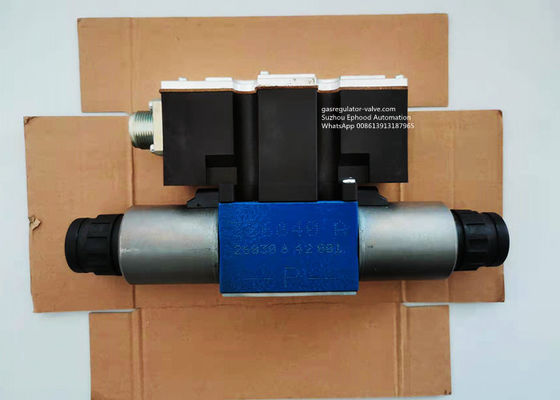

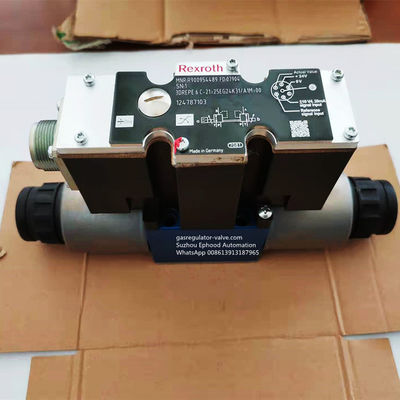

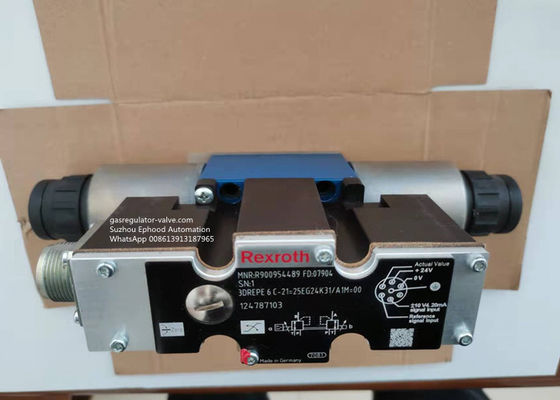

Modelo hidráulico 3DREPE 6C 2125 POR EXEMPLO. 24K31/A1M=00 de Rexroth da válvula, P/N R900954489
Válvula de escape de pressão proporcional em uma versão de 3 maneiras
Com eletrônica de controle integrada
Atributos de produto
| Tipo |
3DREPE |
| Tipo da tensão |
Tensão direta |
| Tipo de sinal |
analógico |
| Tamanho |
6 |
| Avaliação da pressão |
25bar |
| Material do selo |
Selos de FKM |
| Fluxo máximo |
15l/min |
| Número de posições de interruptor |
3 |
| Tensão de fonte |
24VDC |
| Conector elétrico |
Polo do conector 3 (2 + PE) |
| Posição de instalação |
alguns, preferivelmente horizontal |
Características
– Válvulas proporcionais operadas Direct para controlar uma pressão e o sentido de um fluxo
– Operação por meio dos solenoides proporcionais com a linha central e a bobina destacável
– Montagem de Subplate: Teste padrão movendo de acordo com ISO 4401
– Ultrapassagem manual, opcional
– carretel Mola-centrado do controle
– Tipo 3DREPE com eletrônica de controle integrada
– Eletrônica de controle externo para o tipo 3DREP:
• Tipo VT-VSPA2-1-2X/dos amplificadores análogos… no formato de Eurocard (ordem separada)
• Tipo VT-VSPD-1-1X/do amplificador de Digitas… no formato de Eurocard (ordem separada)
• Tipo elétrico VT 11118 do amplificador no projeto modular
Função, seção
O tipo 3 DREP 6. da válvula de diminuição da pressão de 3 maneiras é direto operado pelos solenoides proporcionais. É usado para converter um sinal de entrada elétrico em um sinal de saída proporcional da pressão.
Os solenoides proporcionais são solenoides verificáveis da C.C. do molhado-pino com linha central e a bobina destacável. Os solenoides são atuados opcionalmente pela eletrônica de controle externo (tipo 3DREP) ou pela eletrônica de controle interno (tipo 3DREPE).
Instalação:
A válvula consiste basicamente:
– Alojamento (1) com superfície da conexão
– O controle enrola (2) com o carretel de medição da pressão (3, 4)
– Solenoides (5, 6) com linha central
– Eletrônica de controle opcionalmente integrada (7)
Função:
A pressão em A ou em B é ajustada por meio dos solenoides proporcionais. A quantidade da pressão depende da corrente.
Com solenoides desenergizados (5, 6), o carretel do controle (2) é realizado na posição central por meio das molas de pressão (8). Os portos A e B são conectados com o T de modo que o líquido hidráulico possa fluir fora ao tanque sem obstruções.
