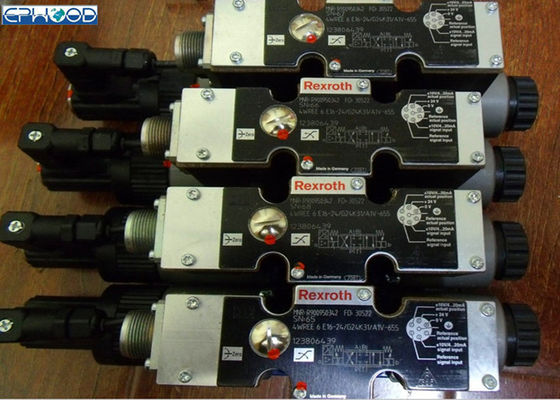

Válvula de solenoide pneumática de Rexroth com eletrônica integrada 4WREE 6E16-24G24K31-A1V-655

Válvula de controle direcional proporcional 4WREE da válvula de solenoide de Rexroth 6E16-24G24K31-A1V-655

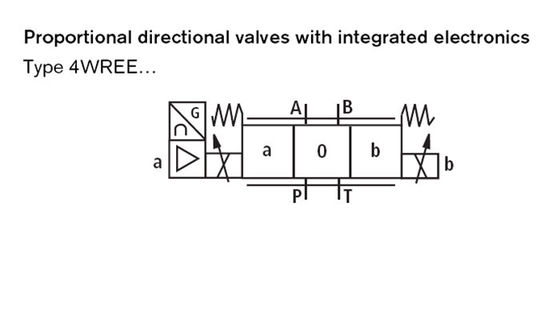

Válvulas de controle direcional proporcionais de Rexroth com feedback elétrico da posição, com eletrônica integrada (OBE)

Função, seção

O 4/2 e 4/3 das válvulas direcionais proporcionais são componentes operados diretos do subplate que montam o projeto. São operados pelos solenoides proporcionais com a bobina central da linha e do removalbe. Os solenoides são controlados opcionalmente pela eletrônica externo (tipo 4WRE) ou pela eletrônica integrada (tipo 4WREE).

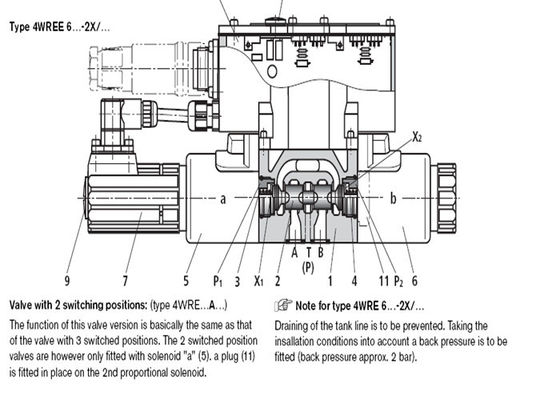

Projeto:

A válvula consiste basicamente:

– Alojamento (1) com cara de montagem

– O controle enrola (2) com molas de compressão (3 e 4) e placas da mola (X1 e X2)

– Solenoides (5 e 6) e tubos do polo (P1 e P2) com linha central

– Transdutor de posição (7)

– Eletrônica de controle integrada opcional (8)

– O ajuste zero mecânico do ponto (9) é acessível através do Pg13.5 e do ponto zero elétrico é acessível através do Pg7 (10) (tipo 4WREE).

Características

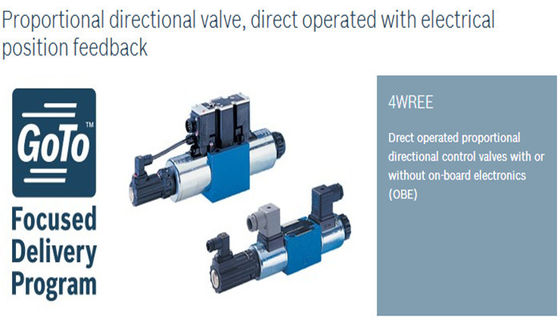

– Válvula direcional proporcional operada Direct com feedback elétrico do posisiton e eletrônica integrada (OBE) para o tipo 4WREE
– Controle de laço fechado do sentido e do tamanho de um fluxo
– A operação é pelos solenoides proporcionais com uma linha central e uma bobina removível
– Para a montagem do subplate: Teste padrão movendo a ISO 4401Subplates para catalogar folhas COM REFERÊNCIA a 45052 (NS6) ou RE 45054 (NS10)
– Carretel do controle centrado da mola
– Eletrônica de controle
• 4WREE
- eletrônica integrada (OBE) com entrada da tensão ou entrada atual (resp A1. F1)

Detalhes pedindo para escolher Number modelo
