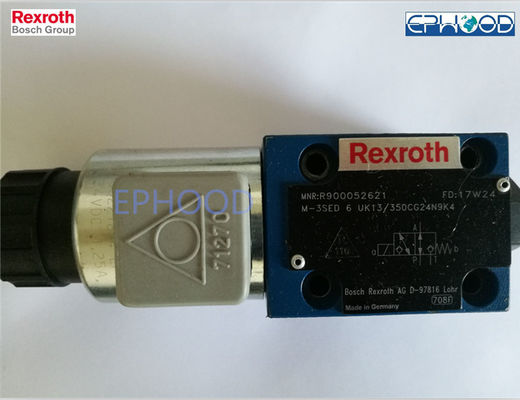

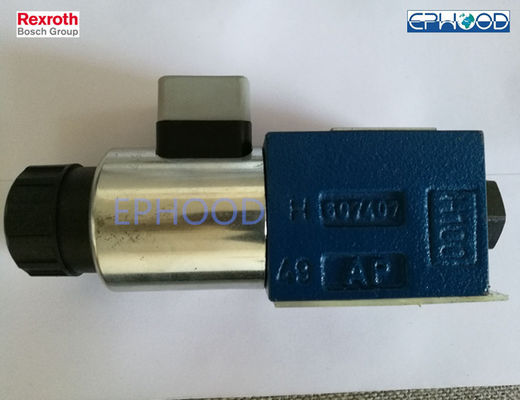

Válvula direcional original de Seat da válvula de solenoide de M-3SED Rexroth com atuação do solenoide

Válvula direcional original de Rexroth M-3SED Seat com atuação do solenoide

Tamanho 6

Série componente 1X

Barra máxima da pressão de funcionamento 350 [5100 libras por polegada quadrada]

Fluxo máximo 25 L/MIN [6,6 gpm]

General

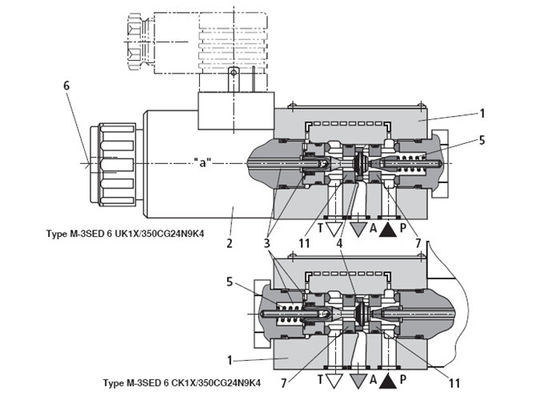

O tipo direcional M-.SED da válvula é uma válvula direcional operada direta do assento com atuação do solenoide. Controla o começo, a parada e o sentido do fluxo e compreende basicamente um (1) de abrigo, um solenoide (2), uns assentos de válvula (7) e (11) e um elemento de fechamento (4).

A ultrapassagem manual (6) permite o funcionamento da válvula sem excitação do solenoide.

O princípio básico (3/2 de válvula direcional do assento) a posição inicial CK da válvula (“BRITÂNICO normalmente aberto” ou normalmente fechado das “") é determinado pelo arranjo do

mola (5). A câmara (3) atrás do elemento de fechamento (4) é conectada para mover P e selou contra o T. portuário. Assim, a válvula pressão-é compensada com relação às forças de impulso (solenoide e mola).

Devido ao elemento de fechamento especial (4), aos portos P, ao A, e ao T pode ser carregado com a pressão de funcionamento máxima (barra 350) e o fluxo pode ser dirigido em ambos os sentidos (veja símbolos). Na posição inicial, o elemento de fechamento (4) é pressionado no assento (11) na mola (5), na posição operada no

assento (7) pelo solenoide (2). O fluxo é obstruído. Com a válvula 2/2 de direcional do assento, o porto do tanque é obstruído internamente.

Características

– Válvula direcional operada Direct do assento com atuação do solenoide

– Teste padrão movendo de acordo com o formulário A do RUÍDO 24340 (sem encontrar o furo)

– Teste padrão movendo de acordo com ISO 4401-03-02-0-05 e NFPA T3.5.1 R2-2002 D03 (com encontrar o furo)

– Interruptor seguro também com períodos de paralisação mais longos sob a pressão

– solenoides da tensão de C.C. do Molhado-pino com bobina destacável (tensão AC possível por meio de um retificador)

– A bobina do solenoide pode ser girada por 90° – a bobina pode ser mudada sem ter que abrir a pressão

câmara apertada.

– Conexão elétrica como a conexão individual (para umas conexões mais elétricas, veja COM REFERÊNCIA a 08010)

– Com a ultrapassagem manual escondida, opcional

– O interruptor de posição indutivo (sem contato), considera COM REFERÊNCIA a 24830


Detalhes pedindo para escolher Number modelo
