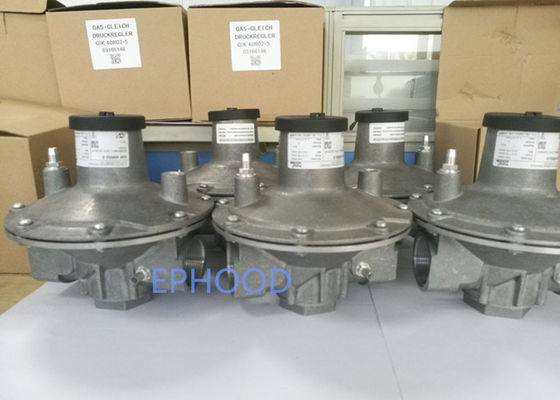

Válvula de controle do gás do regulador GIK40R02-5 GIK50R02-5 da relação do tipo de Kromschroder para o aquecimento

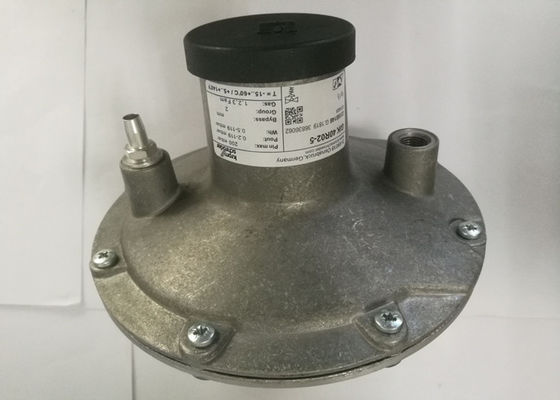

Regulador da relação do tipo GIK40R02-5 de Krom Schroder

Regulador da relação GIK50R02-5

Aplicação
Os reguladores GIK e GIserve da relação do gás/ar para manter uma relação constante do ar-gás e para regular a pressão de gás a montante dos bico de gás nas instalações sem combustão pré-aquecida air.GIK e SOLDADO para o controle de modulação, GIK. B com desvio para alto - baixo/fora do controle. Regulamento de Zeropressure com jogo da conversão.

Função

O regulador da relação do gás/ar de Krom Schroder é ativado pela pressão da linha do ar de combustão. Regula a pressão da tomada do gás no 1:1 da relação à pressão do controlo aéreo. A capacidade do queimador é variada com o auxílio da válvula de controlo aéreo.
As flutuações da pressão de fornalha têm o mesmo efeito na taxa de transferência do gás e do ar, assim significando que a mistura gás-ar não muda. A baixa taxa do fogo pode ser ajustada ajustando a mola do regulador.
No caso de alto - baixo controle (GIK. B), a mola deve inteiramente ser relaxado. Os fluxos mínimos do fluxo somente com o desvio. O ajuste no fogo alto é executado através dos orifícios ou das válvulas no queimador.

Dados técnicos
GIK, SOLDADO
Tipo de gás: O gás natural, gás de cidade, LPG (gasoso), produziu biologicamente o metano, GIK. L, SOLDADO. L somente para o ar.
Pressão de entrada máxima: 3 psig (200 mbar).

Pressão do controlo aéreo da combustão: 0,2 a 48" WC (0,5 a 120 mbar).
Pressão da tomada: 0,08 a 47,5" WC (0,2 a 119 mbar).
Pressão diferencial entre o pe da pressão de entrada e o pa da pressão da tomada: máximo 40" WC (100 mbar).
Relação da transmissão: 1: 1.
Diâmetro GIK do desvio. B: GIK 15-25: padrão 0,06 polegadas (1,5 milímetros), até 0,157 polegadas possível (4 milímetros)
GIK 40-50: padrão 0,197 polegadas (5 milímetros),
até 0,354 polegadas possível (9 milímetros).
Ajustando a escala no fluxo mínimo: - 1,2 a +1,2" WC (- 3 a +3 mbar).

GIK
Conexão: NPT-linha.
Conexão para a linha de controle: 1/4 de NPT.
Alojamento: De alumínio.
Diafragmas: Perbunan.
Assento de válvula: De alumínio.
Disco da válvula: Plástico.
Selo do disco da válvula: Perbunan.
Parafuso do desvio: Bronze.
Temperatura ambiental:
-4 a +158°F (- 20 a +70°C).
