Lugar de origem: | Feito em Itália |
Marca: | Giuliani Anello |
Número do modelo: | MB100-6B |
Quantidade de ordem mínima: | 2sets |
---|---|
Preço: | USD 850-900 Each Set |
Detalhes da embalagem: | Cada grupo embalado em uma caixa |
Tempo de entrega: | 3work-days |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 50sets em 7days |
Nome: | Regulador de pressão de alumínio de Giuliani Anello MB100 | Pressão de entrada máxima: | 1 barra |
---|---|---|---|
Filtragem: | 80-550 mbar | Apropriado para o gás manufaturado: | Gás, gás natural, LPG |
Conexão DN25: | 4" extremidade da flange | MB: | Regulador de pressão com válvula cortada |
Destacar: | regulador de pressão de duas fases,Pressão que reduz o regulador,Regulador de pressão de Alu LPG |

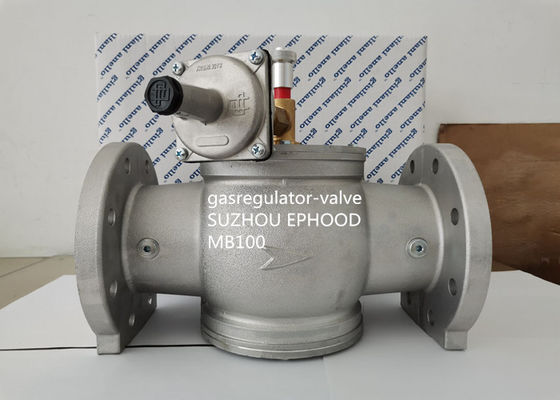

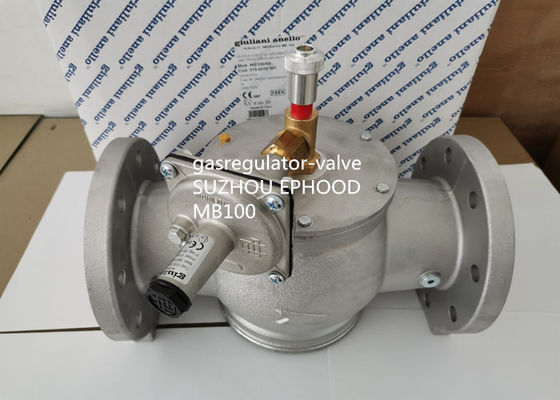

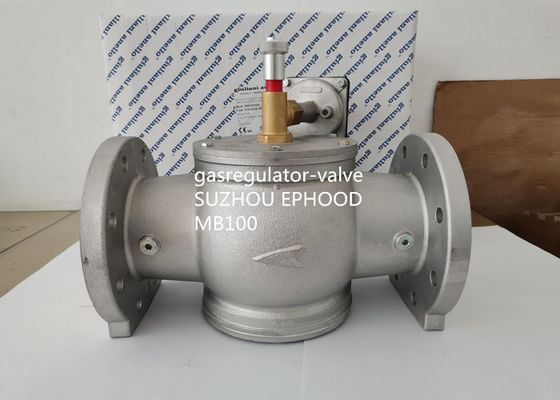

O anello de Itália giuliani fez o regulador de pressão de alumínio com filtro incorporado
MB100-6B
Aplicação
Combustível: todas as três famílias do gás (gás de cidade, metano, LPG); gás não agressivos.
Especificações técnicas
Conexão: EN UNI rosqueado 10226-1; PN16 flangeado EN1092-4
Pressão de entrada máxima: 1 barra (MB); barra 6 (MB/6B)
Temperatura ambiental: -10°C a 60°C
Pressão da resposta: mola azul: 30 a 120 mbar; mola neutra: 80 a 550 mbar
Temperatura de superfície máxima: 60°C
Material: o corpo e a tampa de válvula de alumínio; molas de aço inoxidável e pistão do controle; Cesta de borracha e anel-O de NBR; a outra parte é do bronze, do alumínio e do aço galvanizado.
Informação geral
A batida máxima da pressão cortou válvulas no MB e as séries de MB/6B são dispositivos de segurança mantiveram-se aberto sob condições que normais do trabalho os agradecimentos a um mecanismo automático provocaram em cima
manualmente rearmando. Se o forro cortado detecta uma pressão de entrada maior do que o valor do alibration, libera o dispositivo do fechamento que para o fluxo do gás.
Rearmar
Estas válvulas são rearmadas unicamente à mão a fim poder verificar e cancelar as causas da emergência. Para ajudar a rearmar, todos os modelos flangeados são equipados com um pino duplo da porta, que impeça ter que construir rio acima e rio abaixo desvios no encanamento entre a válvula. Para rearmar as válvulas com o pino duplo da porta seguem as instruções fechadas dentro do bloco, visto que para a série rosqueada, que tem somente uma porta
o pino, puxa simplesmente o botão de alumínio acima da luva da válvula.
Calibração
1. Certifique-se de todas as utilidades estejam.
2. Abra lentamente a válvula de ligar/desligar a montante do sistema.
3. Aumente a pressão cortada girando o parafuso do ajuste apropriado.
4. Abra a válvula seguindo o procedimento rearmando; se a válvula se fecha outra vez, aumente a pressão cortada outra vez.
5. Aumente a pressão da tomada do regulador até o valor cortado ajustado. Se ao aumentar o regulador a pressão, a válvula cortada está provocada, aumenta a pressão cortada até que a válvula esteja rearmada.
6. Diminua lentamente a pressão cortada até que a válvula esteja provocada.
7. Restaure a pressão inicial da tomada do regulador.
8. Parafuso nos tampões de segurança plásticos nos parafusos que ajustam o regulador e a válvula cortada.
Manutenção
As válvulas cortadas não exigem nenhuma manutenção especial. No caso de uma falha, de uma corrida uma revisão geral e de um teste relativo no local. Verifique periodicamente a eficiência de trabalho do sistema de segurança inteiro aumentando a pressão do regulador até que a válvula cortada esteja provocada. Se a válvula deve ser desmontada por qualquer razão, certifique-se que não há nenhuma pressão no circuito.
Modelo |
Número da peça |
Descrição |
Extremidade |
---|---|---|---|
FGDR32 | 009.0223.101 | Com mola neutra 10-25 mbar | 1-1/4” |
FGDR32 | 009.0223.102 | Com mola verde 5-15 mbar | 1-1/4” |
FGDR32 | 009.0223.103 | Com mola violeta 20-70 mbar | 1-1/4” |
FGDR32 | 009.0223.104 | Com mola marrom 65-130 mbar | 1-1/4” |
FGDR32 | 009.0223.106 | Com mola branca 120-250 mbar | 1-1/4” |
FGDR32 | 009.0223.107 | Com mola preta 240-350 mbar | 1-1/4” |
A instalação
A batida máxima da pressão cortou o MB das válvulas - MB/6B conformam-se a 2014/34/UE diretivo (ATEX) na categoria 2G do grupo II e no grupo II, categoria 2D; como esta' são apropriados para
a instalação nas zonas 1 e 21 e, ainda mais, nas zonas 2 e 22 como classificados no cerco I de 99/92/EC diretivo.
As válvulas cortadas descritas aqui não são apropriadas para o uso nas zonas 0 e 20 como definido em 99/92/EC diretivo. Para determinar a qualificação e a extensão das zonas perigosas, veja EN padrão 60079-10. Se instalado e mantido conforme as circunstâncias e as instruções dadas no manual técnico incluido, a válvula cortada não é uma fonte de perigo específico.
Em particular, sob condições operacionais normais, o dispositivo não se emite substâncias inflamáveis como para gerar uma atmosfera explosiva. O forro cortado tem uma membrana do trabalho e uma membrana da segurança; se as rupturas da membrana do trabalho, a membrana da segurança garantem a emissão de gás com caudal uns de 30 dm3/h. não mais altos.
Uma atmosfera explosiva contínua capaz de gerar uma zona perigosa 0 é emitida unicamente no evento ambas as membranas para quebrar simultaneamente. No evento a válvula é instalada no
desvirilizado ou arejou mal o lugar, todas as precauções necessárias deve ser tomado para impedir que a válvula seja a causa de uma zona 0. Por exemplo, o respiradouro cortado do forro pode ser distribuído fora através de uma tubulação de cobre conectada ao furo rosqueado G1/8” removendo o tampão de bronze dustproof.
A posição do conjunto é indiferente; no encanamento horizontal, não posicione a válvula que rearma o botão que enfrenta para baixo. As seguintes diretrizes devem ser seguidas: não erga com alavanca na luva ao montar a válvula; assegure-se de que o encanamento esteja alinhado bem e que não há nenhuma obstrução ou sujeira para dentro; observe o sentido de fluxo como mostrado pela seta impressa no corpo de válvula; certifique-se de toda a pressão, tensão, parâmetros da temperatura etc. estejam cumpridos com; não instale a válvula em contato com paredes emplastradas; não impeça ou em toda a maneira obstrua o curso do botão rearmando, porque o fechamento não pode ser garantido; caiba um gás apropriado a montante da válvula. A válvula cortada deve ser instalada a montante do regulador de pressão. A tomada do impulso (rosqueou o furo G1/8”) no forro deve ser conectada através da tubulação de cobre, com o diâmetro nenhuns menos de 4 milímetros, rio abaixo do regulador em uma distância do regulador de 5 vezes o diâmetro da tubulação.
