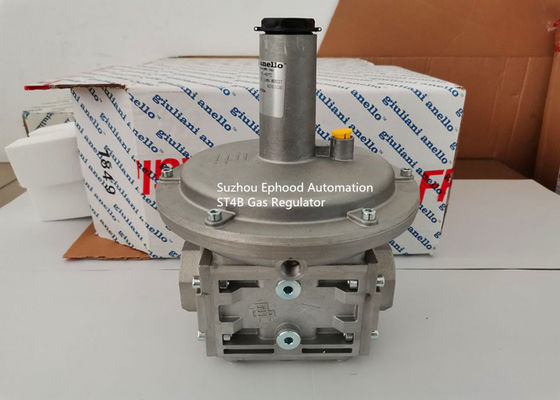

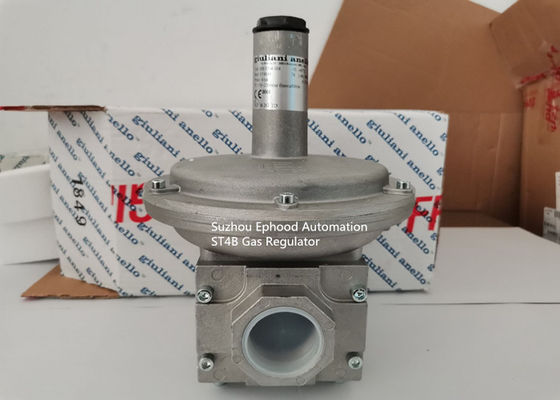

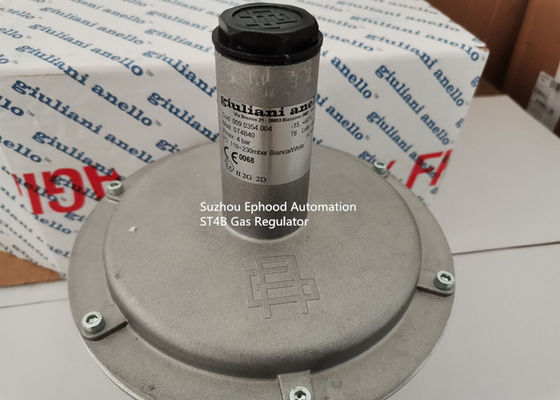

Itália Giuliani Anello fez a ST4B o regulador de alta pressão modelo do gás com válvula cortada

O anello de Itália giuliani fez o regulador de High Pressure Gas do modelo de ST4B com válvula cortada

Válvula de alta pressão de With Shut Off do regulador do gás

ESPECIFICAÇÕES TÉCNICAS

Amplitude da pressão P1 de entrada:
ST4B: 50 barra do mbar até 4.
Escala de funcionamento: fonte padrão da mola neutra; outras escalas de acordo com a tabela da mola.

Classe da precisão: AC10
Classe da pressão do aprisionamento: SG30

Temperatura de funcionamento: -15℃ +60℃

Combustível: Gás de três famílias: gás manufaturado (gás de cidade); gás natural (grupo H - metano); gás de petróleo liquefeito (LPG); gás não-agressivo.

Material: Corpo de alumínio, partes internas nos materiais de alumínio, de aço, de bronze e sintéticos; diafragma e gaxetas na borracha do nitrilo-butadieno.


Resistência: de acordo com as especificações UNI-EN88-2 e UNI-EN13611.

Operação: tensionando a mola, sem energia auxiliar.

Características da construção:

Compensação da pressão de entrada,

Diafragma padrão da segurança da fonte,

Tubulação externo impulse-Rp1/4”

gaxeta do Rápido-selo.
Pontos de teste da pressão da entrada lateral e da tomada com 1/4".

Características gerais

O regulador/reguladores do gás é conforma-se às especificações EN88-2 (regulamento do gás 2009/142/CE). O regulador/reguladores é apropriados aos sistemas da instalação com os bico de gás automáticos que incluem sistemas misturados e combinados e aos sistemas de distribuição industriais.


Molas que ajustam a escala: mbar da pressão da tomada do regulador de High Pressure Gas do modelo de ST4B

CARACTERÍSTICAS TÉCNICAS
Diafragma da compensação, diafragma de funcionamento e diafragma da segurança: uma tubulação externo da tomada do respiradouro não é necessária porque o diafragma incorporado da segurança se assegura de que, no caso da ruptura do diafragma de funcionamento, nenhum escapamento do gás (mais de 30 dm3/h) são

possível dentro da sala (em conformidade com par.3.3.2. Especificações EN88).

A INSTALAÇÃO
Instale o regulador com o diafragma posicionado horizontalmente (nas tubulações horizontais). Seja cuidadoso seguir sempre o sentido do fluxo do gás indicado pela seta no regulador/regulador.

As ferramentas apropriadas devem ser usadas para o encaixe do regulador/regulador nos cubos da entrada e da tomada. Nunca força de alavanca do efeito na luva da tampa superior ao caber o regulador/regulador.
Para todos os modelos com o interior do filtro, o regulador/regulador é cabido melhor em uma altura confortável do faclitate da terra a limpeza do filtro (caiba sempre um filtro apropriado do gás rio acima o regulador/regulador).
