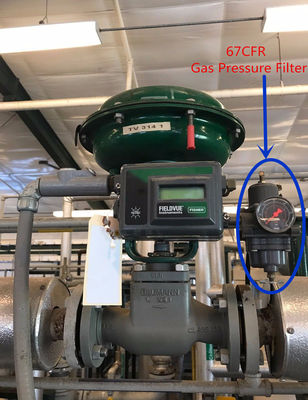

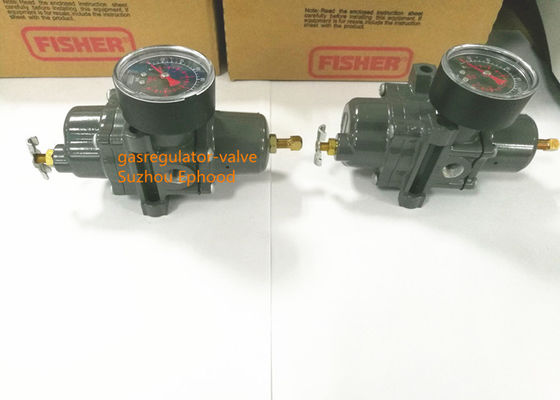

Regulador de filtros Fisher 67CFR de 250 psi

Fisher 67CFR-239 Regulador de filtro de alimentação de instrumentos

250 Psi Fisher 67CFR Regulador de filtros válvula de controlo de pressão Fisher para redução de pressão

Fisher 67CFR Regulador de filtrosDispõe de um filtro e de uma válvula de relevo interna com um assento macio para um fechamento fiável sem fugas perceptíveis.

Os reguladores de comando direto e os reguladores de filtro Fisher 67CFR-239 são tipicamente utilizados para fornecer um controlo constante,Pressões reduzidas para controladores pneumáticos e eletro-pneumáticos e outros instrumentosEstes são adequados para a maioria das aplicações de ar ou gás. Outras aplicações incluem fornecer pressões reduzidas para chucks de ar, jatos de ar e pistolas de pulverização.

Configurações disponíveis


Capacidades de temperatura
Com nitril (NBR):
Enroscamento padrão:-20 a 180°F / -29 a 82°C
Com Medidores:-40 a 180°F / -40 a 82°C

Performance de alívio interno Fisher 67CFR

Baixa capacidade apenas para fugas menores do banco;Deve ser fornecida outra protecção contra a sobrepressão se a pressão de entrada puder exceder a pressão nominal máxima do equipamento a jusante ou exceder a pressão nominal máxima do regulador na saída..

Ponto de fixação da válvula de controlo de sangramento inteligente

6 psi / 0,41 bar diferencial

Fisher 67CFR Regulador de filtro: Capacidades de filtro

Área livre:12 vezes a área do tubo

Classificação de micrões:Filtro de polietileno (Norma): 5 mícronsFiltro de fibra de vidro (opcional):5 micrõesFiltro PVDF ou de aço inoxidável (opcional):40 micrões

Localização da válvula de drenagem e da abertura da caixa de molas

Alinhado com o padrão de entrada, outras posições opcionais

Princípio de funcionamento

67CFR Regulador de filtrosA pressão a jusante é registada internamente no lado inferior do diafragma. Quando a pressão a jusante do regulador de filtro é igual ou superior à pressão definida,O tapete da válvula é mantido contra o orifício e não há fluxo através do reguladorQuando a procura aumenta, a pressão a jusante diminui ligeiramente, permitindo que a mola se estenda, movendo a haste para baixo e o tapete da válvula para longe do orifício.

Relief interno (tipos 67CR, 67CSR, 67CFR e 67CFSR)

Se, por alguma razão, fora das condições normais de funcionamento, a pressão a jusante exceder o valor de regulação,a força criada pela pressão a jusante vai levantar o diafragma até que o diafragma seja levantado do banco de relevoA válvula de alívio do tipo 67CR, 67CSR, 67CFR,ou 67CFSR é um tampão de elastómeros que impede a fuga de ar do rio abaixo para a atmosfera durante o funcionamento normal, conservando assim o ar das plantas.

Smart Bleed Airset

Em alguns casos, é desejável esgotar a pressão a jusante se a pressão de entrada for perdida ou cair abaixo do ponto definido do regulador.se o regulador estiver instalado em equipamento que, por vezes, não tenha necessidade de fluxo, mas que seja esperado um retrofluxo com a perda de pressão de entrada,Os tipos 67CFR e 67CFSR podem ser encomendados com a opção Smart Bleed, que inclui uma válvula de retenção interna para esta aplicação.ou diminui abaixo do ponto de referência do reguladorEsta opção elimina a necessidade de um sangramento fixo a jusante do regulador, conservando assim o ar da planta.

Protecção contra sobrepressão

Os reguladores de filtros da série 67C têm pressões máximas de saída inferiores às máximas de entrada.É necessário um dispositivo de redução de pressão ou de limitação de pressão se a pressão de entrada puder exceder a pressão nominal máxima de saída.

Os tipos 67CR, 67CSR, 67CFR e 67CFSR possuem uma válvula de alívio interna de baixa capacidade apenas para fugas menores do assento. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
