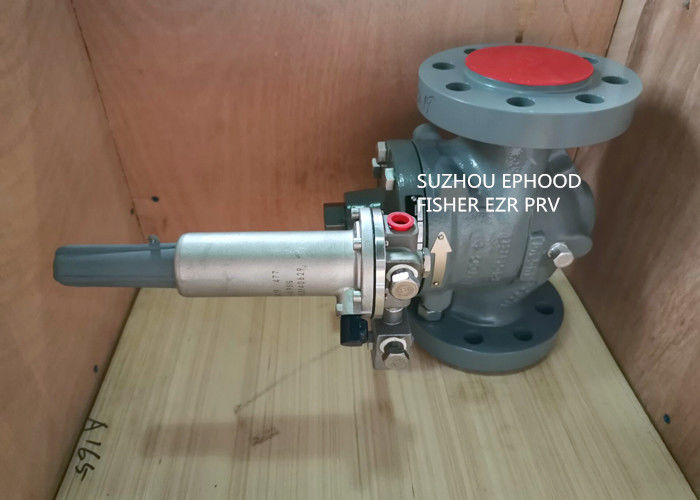

Regulador de redução de pressão da série Emerson Fisher EZR
FIsher EZR Regulador de gás Fisher de alta taxa de fluxo / Regulador de redução de pressão com piloto 161EB
Tipo EZR operado por um piloto, regulador de redução de pressão projetado para proporcionar uma operação precisa, suave, silenciosa, fechamento apertado e longa vida útil, mesmo em serviço sujo.A série EZR pode ser instalada em várias aplicações, como sistemas de transmissão/distribuição de gás natural, instalações industriais e comerciais.O tipo EZROSX está disponível com um dispositivo de desligamento que fornece protecção contra sobrepressão e/ou protecção contra pressão, cortando completamente o fluxo de gás para o sistema a jusante..
Características
*Fechamento apertado O plugue de metal é projetado para desviar partículas e detritos do diafragma, proporcionando um fechamento superior e aumentando o tempo entre os intervalos de manutenção.
*Protecção contra detritos O caminho de fluxo revolucionário da gaiola da série EZR minimiza os danos causados pelos detritos, enquanto o filtro de entrada de aço inoxidável impede que partículas grandes danifiquem o diafragma.
* Longo Período de Vida O projeto de dipahragma comprovado no campo incorpora tecido em camadas, uma borda de grana elevada e forma moldada para aumentar a resistência, durabilidade e vida útil
* Alta Capacidade A via de fluxo da série EZR produz a melhor capacidade da sua classe combinada com a operação mais silenciosa.Os produtos FisherTM são testados em laboratório para que 100% da capacidade de fluxo publicada possa ser utilizada com confiança.
*Indicador de viagem Simplifica a inspecção em serviço e a resolução de problemas do sistema
*Alta precisão Várias faixas de pressão de saída e faixas proporcionais estreitas oferecidas pelos pilotos da série 161EB, série 161AY e tipo PRX/120 fornecem ao EZR uma precisão de controle apertada.
*Slamshut integrado ◄ Tipo EZR-OSX Slam-shut interrompe o serviço de gás em condições de sobrepressão ou subpressão.
Especificações
Configurações disponíveis
Ver quadro 1
Tamanhos do corpo, material, ligação final e pressão nominal
Ver quadro 2
Pressões máximas de entrada:Emergência: 175 psig / 12,1 bar, Funcionamento: ver Quadro 3
Pressão máxima de saída:
Emergência (Casing): 15 psig / 1,0 bar;Para evitar danos às partes internas: 3 psig / 0,21 bar, diferencial acima do ajuste de pressão de saída
Intervalos de pressão de saída
Regulador: 3,5 polegadas de corrente ascendente a 10 psig / 9 mbar a 0,69 bar Ver quadro 4
Desempenho de alívio interno
Capacidades de temperatura:-20 a 150°F / -29 a 66°C
Conexão de ventilação da caixa de molas
Relatório interno: 1 TNP
Relief de alta capacidade: 2-1/2 NPT
Conexão de registo externa3/4 NPT
Principais dimensões do corpo da válvula, estilos de ligação final, pressão máxima do rolamento
| Tamanhos do corpo da válvula principal |
Material |
End CONNECTION estilos |
PRESSÃO |
| TNP |
DN |
| 1*1", 2*1", 2*2" |
25*25, 50*25, 50*50 |
Aço do CCM |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Intervalos de pressão de saída (controle) e faixas proporcionais típicas
| Tipo |
Intervalo de pressão de saída |
Banda proporcional |
| Psi |
Barras |
Psi |
Barras |
161AY ou
161AYM |
6 a 15 polegadas WC
0.5 para 1.2
1.2 para 2.5
2.5 a 4.5
4.5 a 7 |
15 a 37 mbar
0.03 para 0.08
0.08 para 0.17
0.17 para 0.31
0.31 para 0.48 |
1 polegada de WC.
1 polegada de WC.
0.5
0.5
0.5 |
3 mbar ((2)
3 mbar ((2)
0.03(2)
0.03(2)
0.03(2) |
161EB ou
161EBM |
5 a 15 anos
10 a 40
30 a 75
70 a 140
130 a 200
200 a 350 |
0.35 para 1.0
0.69 para 2.8
2.1 a 5.2
4.8 a 10
9 a 14
14 a 24 |
0.5
0.5
0.6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
30 a 300 |
2.1 a 20.7 |
6 |
0.41 |
