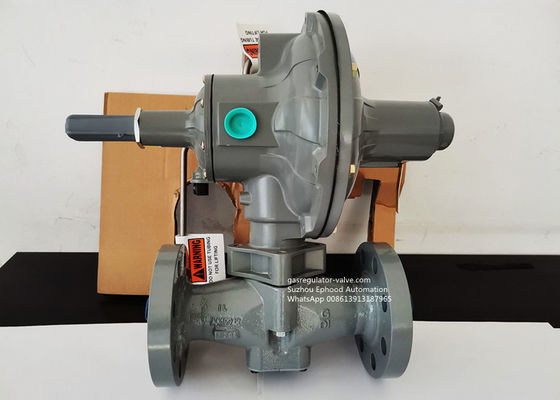

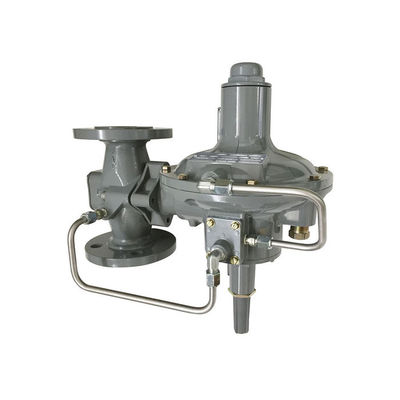

Pressão da série de Fisher Model 299H da conexão de extremidade da flange que reduz o regulador
Pressão da série de Fisher 299H que reduz reguladores para fornecer uma capacidade larga para amplitudes da pressão e capacidades controladas em uma grande variedade das aplicações da distribuição, as industriais e as comerciais. O regulador da série de Fisher 299H tem um piloto montado integralmente à embalagem do atuador. Os reguladores da série de Fisher 299H podem segurar pressões de entrada até a barra 175 libras por polegada quadrada/12,1 segundo o tamanho do orifício.
Construções disponíveis
Tipo 299H: pressão Piloto-operada que reduz o regulador com um piloto montado integralmente à embalagem do atuador.
Original nenhum sistema do monitor do sangramento
Controle de pressão de alta capacidade
Fácil manter
Construção áspera
Características
1) Estojo compacto no envelope Tamanho-pequeno devido ao piloto incorporado e ao registro interno.
2) Original nenhuma instalação Sistema-flexível do sistema do trabalhador do monitor do sangramento/monitor a que permite o sangramento ser conduzido
o encanamento intermediário que elimina assim o sangramento a jusante que reduz gás perdido e desaparecido.
Uma outra vantagem desta configuração é que a pressão do aprisionamento do sistema é aquela do trabalhador em vez do monitor.
3) Não uma adaptação do projeto Regulador-novo existente de casos integrados e de portos internos do registro.
4) Grande variedade de sistemas de distribuição Aplicação-naturais do gás, abastecimento de gás às caldeiras industriais, fornalhas, fornos, misturadores, serviço aéreo da planta.
5) Precisão-mantém pressões de entrada constantes ao equipamento a jusante exatamente controlando pressões de sistema da distribuição
em caudais e em pressões extensamente de variação da fonte para a eficiência máxima e a melhor operação, ou eliminando a necessidade
para medidores decompesação guardando uma pressão constante à entrada do medidor.
Amplitudes da pressão da tomada para o regulador do gás 299H
| AMPLITUDE DA PRESSÃO DA TOMADA | Fisher 299H |
| Em. w.c. | mbar |
3,5 a 6
5 a 9
7 a 20
16 a 40 | 9 a 15
12 a 22
17 a 50
40 a 99 |
1 a 3,25 psig
2,75 a 6 psig
5 a 16 psig
14 a 35 psig
30 a 60 psig | 69 mbar a 0,22 barras
0,19 a 0,41 barras
barra 0,34 a 1,1
barra 0,97 a 2,4
barra 2,1 a 4,1 |
Pressão de entrada de funcionamento máxima pelo tamanho do orifício
1/4 x 3/8 de polegada/6,4 x 9,5 milímetros: barra 175 psig/12,1
3/8 de polegada/9,5 milímetros: barra 175 psig/12,1
polegada de 1/2/13 milímetros: barra 175 psig/12,1
3/4 de polegada/19 milímetros: barra 150 psig/10,3
7/8 de polegada/22 milímetros: barra 125 psig/8,6
1 polegada/25 milímetros: barra 100 psig/6,9
1-3/16 polegada/30 milímetros: barra 80 psig/5,5
Pressão máxima da tomada (embalagem)
barra 66 psig/4,5
Pressão diferencial mínima para o curso completo
1,5 psid/0,10 barras
Amplitudes da pressão da tomada
6-16 polegada W.C/0.41-1.1bar
Registro da pressão
Registro externo
Capacidades da temperatura
-20 a 150°F/-29 a 66°C
Peso de embalagem da caixa/peso/volume
53*52*35cm/13.5kg/21 quilogramas
| NÃO. | Modelo | Tipo | Orifício | Mola | Ajustando a pressão | Tamanho da entrada | Tamanho da tomada |
| 1 | R622H-DGJ | Alta pressão | 7/32 | 8-12 LIBRA POR POLEGADA QUADRADA | 10 LIBRAS POR POLEGADA QUADRADA | 3/4" | 3/4" |
| 2 | R632-BCF | De duas fases | 7/32 | 9-13IN W.C | 11" W.C. | 1/4" | 1/2” |
| 3 | R632-CFF | De duas fases | 7/32 | 9-13IN W.C | 11" W.C. | 1/4" | 3/4" |
| 4 | R622-2 | Regulador | 1/8 | 5-7IN W.C | 6" W.C. | 1/2” | 1/2” |
| 5 | R622-4 | Regulador | 1/8 | 9-13IN W.C | 11" W.C. | 1/2” | 1/2” |
| 6 | R622-5 | Regulador | 1/8 | 13-20IN W.C | 16,7 " W.C. | 1/2” | 1/2” |
| 7 | R622-7 | Regulador | 1/8 | 1-2.2 LIBRAS POR POLEGADA QUADRADA | 2 LIBRAS POR POLEGADA QUADRADA | 1/2” | 1/2” |
| 8 | R622-16 | Regulador | 1/8 | 5-7IN W.C | 6" W.C. | 1/2” | 1/2” |
