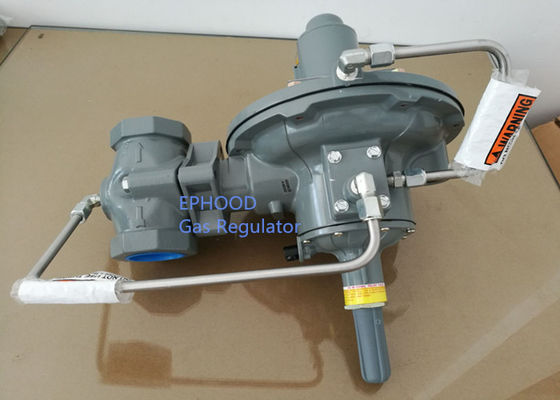

Sistemas 299H de Fisher Gas Pressure Regulator For do americano da longa vida do fogo & de gás


Pressão da série de Emerson American Fisher Model 299H que reduz o regulador


Pressão da série de Fisher 299H que reduz reguladores para fornecer uma capacidade larga para amplitudes da pressão e capacidades controladas em uma grande variedade das aplicações da distribuição, as industriais e as comerciais. O regulador da série de Fisher 299H tem um piloto montado integralmente à embalagem do atuador. Os reguladores da série de Fisher 299H podem segurar pressões de entrada até a barra 175 libras por polegada quadrada/12,1 segundo o tamanho do orifício.

Construções disponíveis
Tipo 299H: pressão Piloto-operada que reduz o regulador com um piloto montado integralmente à embalagem do atuador.

Original nenhum sistema do monitor do sangramento
Controle de pressão de alta capacidade
Fácil manter
Construção áspera

Características

• Estojo compacto no envelope Tamanho-pequeno devido ao piloto incorporado e ao registro interno.
• Original nenhuma instalação Sistema-flexível do sistema do trabalhador do monitor do sangramento/monitor que permite o sangramento ser conduzida ao encanamento intermediário que elimina assim o sangramento a jusante que reduz gás perdido e desaparecido. Uma outra vantagem desta configuração é que a pressão do aprisionamento do sistema é aquela do trabalhador em vez do monitor.
• Não uma adaptação do projeto Regulador-novo existente de casos integrados e de portos internos do registro.
• Grande variedade de sistemas de distribuição Aplicação-naturais do gás, abastecimento de gás às caldeiras industriais, fornalhas, fornos, misturadores, serviço aéreo da planta.
• Precisão-mantém pressões de entrada constantes ao equipamento a jusante exatamente controlando pressões de sistema da distribuição em caudais extensamente de variação e pressões da fonte para a eficiência máxima e a melhor operação, ou eliminando a necessidade para pressão-compensar medidores guardando uma pressão constante à entrada do medidor.
• O diafragma de alta capacidade do Controle-atuador da pressão responde rapidamente à mudança da pressão a jusante, causando a correção imediata na posição principal da válvula. O piloto responde simultaneamente e controla o posicionamento final da válvula principal. Esta ação permite completamente o curso principal da válvula, tendo por resultado uma capacidade mais alta do que poderia ser obtido sem um regulador piloto externo.
• Áspero Construção-com uma conexão de parafuso dois do regulador ao corpo e a nenhum anel da união, os reguladores da série 299H são projetados para uma vida útil mais longa com exigências de manutenção mínimas.

Pressão de entrada de funcionamento máxima pelo tamanho do orifício
1/4 x 3/8 de polegada/6,4 x 9,5 milímetros: barra 175 psig/12,1
3/8 de polegada/9,5 milímetros: barra 175 psig/12,1
polegada de 1/2/13 milímetros: barra 175 psig/12,1
3/4 de polegada/19 milímetros: barra 150 psig/10,3
7/8 de polegada/22 milímetros: barra 125 psig/8,6
1 polegada/25 milímetros: barra 100 psig/6,9
1-3/16 polegada/30 milímetros: barra 80 psig/5,5

Pressão máxima da tomada (embalagem)
barra 66 psig/4,5

Pressão diferencial mínima para o curso completo
1,5 psid/0,10 barras

Amplitudes da pressão da tomada
6-16 polegada W.C/0.41-1.1bar

Registro da pressão
Registro externo

Capacidades da temperatura
-20 a 150°F/-29 a 66°C

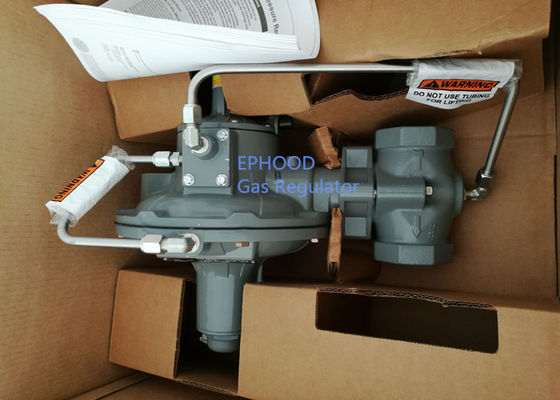

Peso de embalagem da caixa/peso/volume
53*52*35cm/13.5kg/21 quilogramas
