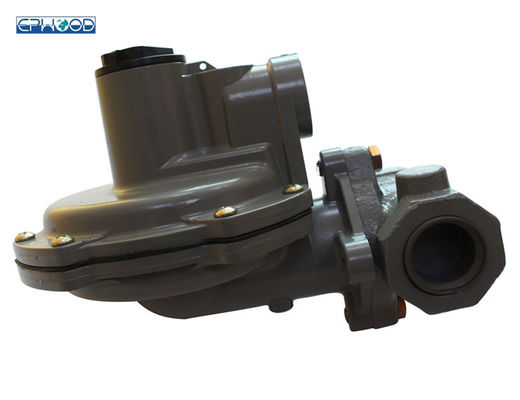

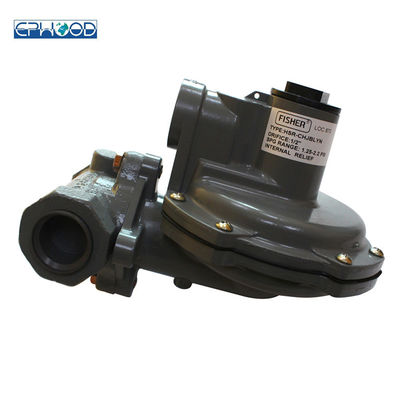

O modelo Pressure Reducing Regulator de Fisher HSR usa-se para o queimador ateado fogo gás
O tipo HSR direto-operou-se, a pressão a mola que reduz reguladores para fornecer o controle em aplicações residenciais, comerciais, e industriais para gás de petróleo naturais, manufaturados, ou liquefeitos. Relevo interno através das ajudas do diafragma para minimizar a sobrepressão. Toda a pressão da tomada sobre o ponto da início-à-descarga da mola nonadjustable da válvula de escape move o diafragma fora do assento da válvula de escape, permitindo a pressão adicional exalar. Os reguladores encontram ANSI B109.4/CGA 6,18.
Características
Corpos do ângulo
Corpos do globo
De alta capacidade
Design compacto
Relevo interno do de alta capacidade
Cumpre ou excede exigências do ANSI B109.4/CGA 6,18
Precisão fixa do fator/PFM
Estilos do tamanho de corpo e da conexão de extremidade
1 x 1 polegadas, corpo do globo do NPT
Pressão de entrada permissível
Emergência: barra 150 psig/10,3
Pressão de funcionamento máxima: barra 125 psig/8,6
Pressão permissível da tomada
Emergência (encaixotamento): barra 25 psig/1,7
A pressão de funcionamento máxima evitar as peças internas danifica: um diferencial de 3 libras por polegada quadrada/0,21 barras acima do ajuste da pressão da tomada
Pressão da tomada
1,25 a 2.2psi/0.09 a 0.15bar
Amplitudes da pressão da tomada do regulador de pressão do fisher HSR
4 a 6 polegadas de w.c. (10 a 15 mbar)
6 a 8 polegadas de w.c. (15 a 20 mbar)
8 a 10 polegadas de w.c. (20 a 25 mbar
10 a 12,5 polegadas de w.c. (25 a 31mbar)
12,5 a 20 polegadas de w.c. (31to 50 mbar)
20 a 35 polegadas de w.c. (50 a 87 mbar)
1,25 a 2,2 barras do psig (0,09 a 0,15)
Registro da pressão
Interno
Capacidades da temperatura
-20 a 160°F/-29 a 71°C
Pressão de entrada de funcionamento do máximo da tabela 1.
| TAMANHO DO ORIFÍCIO |
Cg ESCANCARADO |
PRESSÃO DE ENTRADA DE FUNCIONAMENTO MÁXIMA OBTER |
| BOM DESEMPENHO DE REGULAMENTO |
| Polegada |
milímetro |
PARA A COLA DO RELEVO |
psig |
barra |
| 1/8 |
3,2 |
12,5 |
125 |
8,6 |
| 3/16 |
4,8 |
28,2 |
100 |
6,9 |
| 1/4 |
6,4 |
50 |
60 |
4,1 |
| 3/8 |
9,5 |
105 |
30 |
2,1 |
| 1/2 |
13 |
185 |
20 |
1,4 |
Amplitudes da pressão da tomada da tabela 2.
| AMPLITUDE DA PRESSÃO DA TOMADA |
MOLA |
DIÂMETRO DE FIO DA MOLA |
COMPRIMENTO LIVRE DA MOLA |
| COR |
Polegada |
milímetro |
Polegada |
milímetro |
| 4 a 6" w.c. /10 a 15 mbar |
Laranja |
0,062 |
1,57 |
3,40 |
86,4 |
| 6 a 8" w.c. /15 a 20 mbar |
Amarelo |
0,067 |
1,70 |
3,61 |
91,4 |
| 8 a 10" w.c. /20 a 25 mbar |
Preto |
0,067 |
1,70 |
3,71 |
94,0 |
| 10 a 12,5” w.c. /25 a 31 mbar |
Prata |
0,072 |
1,83 |
4,10 |
104 |
| 12,5 a 20" w.c. /31 a 50 mbar |
Cinza |
0,080 |
2,03 |
3,60 |
91,4 |
| 20 a 35" w.c. /50 a 87 mbar |
Rosa |
0,093 |
2,36 |
3,52 |
88,9 |
| 1,25 a 2,2 barras do psig/0,09 a 0,15 |
Luz - azul |
0,105 |
2,67 |
3,66 |
94,0 |
Desempenho do relevo da tabela 3.
| TAMANHO DO ORIFÍCIO |
MÁXIMO - PRESSÃO DE ENTRADA PERMISSÍVEL SE PRESSÃO DA TOMADA |
| É GUARDADO A OU ABAIXO de 2 psig/140 mbar |
| Polegada |
milímetro |
psig |
barra |
| 1/8 |
3,2 |
125 |
8,6 |
| 3/16 |
4,8 |
65 |
4,5 |
| 1/4 |
6,4 |
30 |
2,1 |
| 3/8 |
9,5 |
10 |
0,69 |
| 1/2 |
13 |
7 |
0,48 |
| 1. Os testes de desempenho do relevo são de acordo com ANSI B109.4 e CGA 6,18, com o grupo do regulador em 7 polegadas de w.c. /17 mbar, enlace da haste desligaram, e exalaram diretamente à atmosfera usando as 3/4 ou 1 polegadas/respiradouro 19 ou 25 milímetros. |
