Entrada modelo de Fisher Gas Regulator 627 dútiles Pressure Gas Regulator 250PSI do ferro

Descrição

Os reguladores de redução de pressão automáticos da série Fisher 627 (Figura 1) destinam-se a sistemas de alta e baixa pressão.

Os reguladores Fisher 627 podem ser utilizados com gás natural, ar ou uma variedade de outros gases.

variam de acordo com a construção.

1"NPT de Fisher 627 modelos usados em geral:

627-1217-29855, Tamanho de ligação 1 ′′NPT, Orifice 1/2 ", Faixa de saída 5-20psi, entrada máxima 250psi.

627-1217-29858, Tamanho de ligação 1 ¢NPT, Orifício 1/2 ", Faixa de saída 15-40psi, entrada máxima 300psi.

627-1217-29860, Tamanho de ligação 1 ¢NPT, Orifício 1/2 ", Faixa de saída 35-80psi, entrada máxima 750psi.

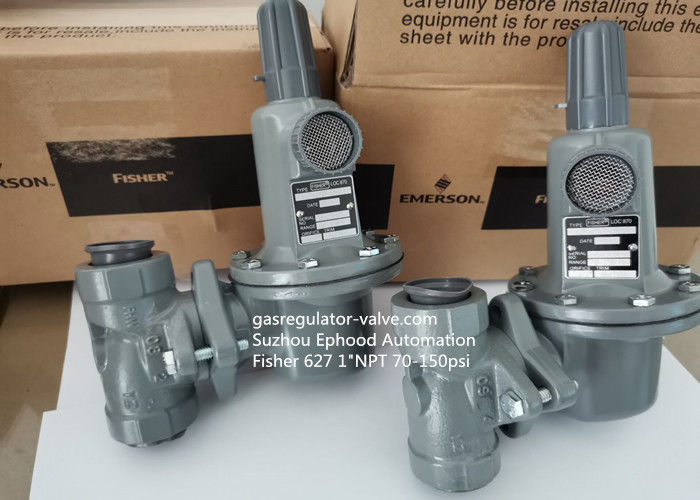

627-1217-29863, Tamanho de ligação 1 ′′NPT, Orifice 1/2 ", Faixa de saída 70-150psi, entrada máxima 750psi.

Quadro 1.Presiões máximas de entrada, faixas de pressão de saída

Fisher Rosemount

Regulador de gás Fisher Make 627

Emerson Fisher 627 Regulador

Características

Válvula de alívio interna

Indicador da operação de socorro

Fácil de manter

Adaptabilidade da instalação

Versatilidade de aplicação

Resistente a adulterações

Ampla gama de capacidades de fluxo

Especificações

1 ¢ Conexão final do TNP: 627-496,627-497,627-498,627-499

2 ̊ Conexão final do TNP:627-576,627-577,627-578,627-579

Construções disponíveis

Tipo 627:Regulador automático de redução de pressão equipado com um tubo de pitot para maiores capacidades reguladas (figura 7).

Tipo 627R:Tipo 627 com relevo interno e garganta aberta (Figura 8).

Tipo 627M:Tipo 627 com vedação de base entre a pressão de saída do corpo e a caixa do diafragma.

Tipo 627MR:Tipo 627M com relevo interno (Figura 10).

Tipo 627H:Tipo 627 com um limitador de diafragma para proporcionar uma pressão de saída mais elevada (Figura 11).

Tipo 627HM:Tipo 627H com vedação de base entre a pressão da saída do corpo e a caixa do diafragma.

Dimensões da ligação END

1 polegada e 2 polegadas

Estilo de ligação final

Dimensões do corpo de 1 ou 2 polegadas:TNP

Dimensões do corpo de 1 ou 2 polegadas (DN 25 ou DN 50):Classe ANSI 300 ou 600

Pressão máxima de entrada(a)(Classificação corporal)

2000 psig (138 bar) para o aço NPT, 1480 psig

(102 bar) para o aço com flanges RF, ou 1000 psig (69 bar) para o ferro dúctil

Pressão nominal máxima de entrada do disco da válvula(a)

2000 psig (138 bar) para disco de nylon ou 1000 psig

(69 bar) para disco de nitrilo

Registo de pressão
Tipo 627, 627H ou 627R: Interno

Instalação

O funcionamento do regulador dentro das classificações não exclui a possibilidade de danos causados por detritos nas linhas ou por fontes externas.

Um regulador deve ser inspecionado periodicamente e após qualquer condição de sobrepressão.

Os reguladores de pressão de saída têm valores de pressão de saída inferiores aos valores de pressão de entrada.

O dispositivo deve ser fornecido pelo utilizador para os reguladores dos tipos 627, 627H, 627M e 627HM, se a pressão de entrada puder exceder a

A classificação da pressão de saída, uma vez que estes reguladores não têm relevo interno.

Os reguladores do tipo 627R fornecem alívio interno que limita o acúmulo total de pressão de saída em relação ao ponto definido.

Este alívio interno pode ser adequado para a aplicação, se não, proporcionar um alívio de pressão adicional ou um

Dispositivo de limitação de pressão a jusante.

Alerta

Um regulador pode ventilar algum gás para a atmosfera.

e causar ferimentos pessoais, morte ou danos materiais devido a incêndio ou explosão.

A conduta de ventilação ou a abertura da pilha devem ser protegidas.

contra a condensação ou o entupimento.
