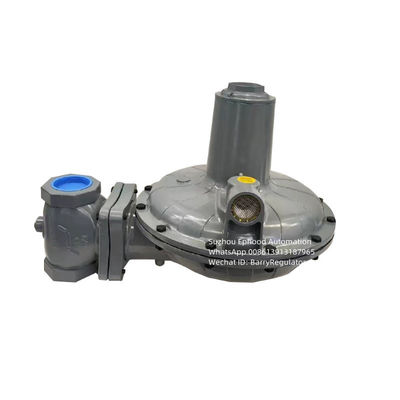

Fisher CS400 conexão de extremidade Fisher Regulator Valve de 2 polegadas CS400IN8EC8 usa-se na caldeira de gás

Modelo CS400IN8EC8 de Fisher Brand Pressure Gas Regulator
As séries de Fisher CS400 direto-operadas, os reguladores a mola fornecem a pressão-diminuição de aplicações para

as instalações industriais comerciais e claras.
 Características
* grande variedade de tamanhos de corpo e de conexões de extremidade
* capacidades fixas da precisão da medida do fator/fator da pressão (PFM)
* campo convertível da detecção interna à detecção externo para a construção escancarado do monitor
* disponível em Gray Cast Iron, no ferro dútile, e nos materiais do corpo de aço
* somente ferramentas padrão exigidas para o ajuste da pressão e a remoção do orifício
* fácil manter

Especificações
Material do corpo, tamanho da conexão de extremidade e estilos, avaliação da pressão
Ferro dútile, 1-1/2” NPT* 1-1/2” NPT e 2" NPT*2” NPT
175psi/12.1bar
Pressão de entrada máxima
a barra 175 psig/12,1, vê a tabela 2
Amplitudes da pressão da tomada
Regulador: Veja a tabela 5
Registro da pressão
Interno ou externo
Peso aproximado: Com corpo rosqueado
Tipo CS400: 5 quilogramas
Indicação e informação da conformidade do PED
A série do produto CS400 é em conformidade com o PED diretivo do equipamento da pressão a exceção de 97/23/EC.The que a esta indicação precedente é o tipo CS403 que não é certificado ainda para se conformar
com a diretriz orientadora do PED.
O regulador de pressão não exige nenhum acessório ascendente suplementar da segurança para a proteção contra a sobrepressão comparada com sua pressão picosegundo do projeto, ao rio acima reduzir a estação é feito sob medida para um princípio de MIPd de operação <> incidental a jusante máximo
Tipo operação baixa do regulador de CS400
Consulte para figurar da série de Fisher CS400 quando as diminuições a jusante da procura, a pressão sob os aumentos do diafragma. Esta pressão supera o ajuste do regulador (que é ajustado na mola do controle de regulador). Com a ação do conjunto do cargo do empurrador, da alavanca, e da haste de válvula, o disco da válvula move-se mais perto do orifício e reduz-se o fluxo do gás. Se aumentos a jusante da procura, pressão sob as diminuições do diafragma. A força da mola empurra o conjunto do cargo do empurrador para baixo, os movimentos do disco da válvula longe do orifício, e o fluxo do gás aumenta rio abaixo enquanto o regulador abre em resposta à pressão diminuída debaixo do diafragma.
O tipo regulador de CS400IR inclui uma válvula de escape interna para a proteção de sobrepressão. Se a pressão a jusante excede o ajuste do regulador por 7 a 28 polegadas de w.c. /17 a 69 mbar (segundo o motivo principal usado), a válvula de escape abrem e o gás adicional é exalado através do respiradouro do estabilizador no exemplo superior da mola.
Instruções de instalação gerais
Antes de instalar o regulador,

• Verifique para ver se há dano, que pôde ter ocorrido durante a expedição.
• Verifique e remova toda a sujeira ou material estrangeiro, que puderem ter acumulado no corpo do regulador.
• Funda para fora todos os restos, sujeira ou sulfato de cobre na tubulação de cobre e no encanamento.
• Aplique o composto da tubulação às linhas masculinas da tubulação antes de instalar o regulador.
• Certifique-se que o gás corre através do regulador está no mesmo sentido que a seta no corpo. As conexões da “entrada” e da “tomada” são marcadas claramente.
• Ao projetar uma pressão que reduz a estação usando um regulador da série CS400, faça uma análise se é necessário tomar em consideração os efeitos do vento, da neve, e da temperatura para evitar a carga e o movimento desnecessários às flanges do equipamento.

Lugar da instalação
O regulador instalado deve adequadamente ser protegido do tráfego veicular e do dano de outras fontes externos.

Amplitudes da pressão da tomada da tabela 5.
