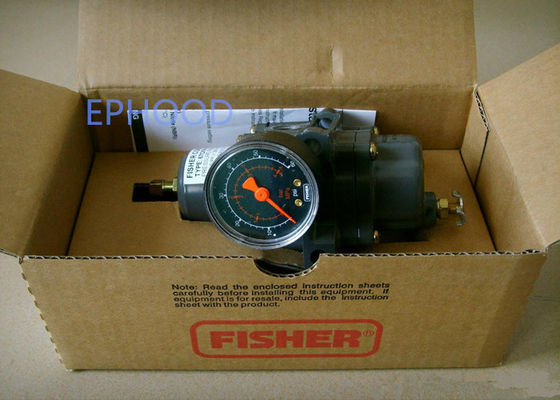

67CFR-237 Regulador de filtro de alimentação de instrumentos Fisher
Fisher 67CFR:Os reguladores de filtros possuem uma válvula de alívio interna comAssento macio para fechamento fiável sem fugas perceptíveis.

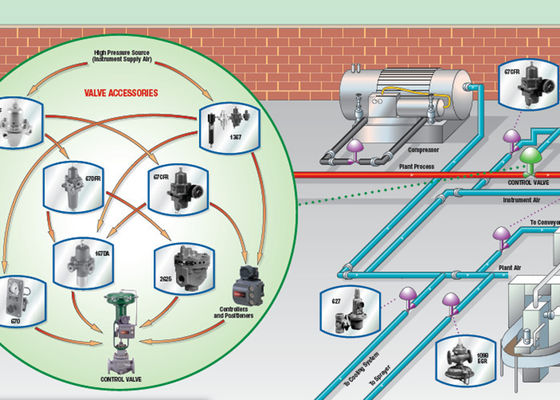

Fisher 67CFR-237 reguladores de operação direta e reguladores de filtro são tipicamente utilizados para fornecer constantemente controlado, reduzido
Para efeitos de controlo de pressões, os controladores pneumáticos e electropneumáticos e outros instrumentos são adequados para a maioria das aplicações de ar ou gás.
Outras aplicações incluem fornecer pressões reduzidas para chucks de ar, jatos de ar e pistolas de pulverização.
Tipos de capacidades de filtragem 67CFR
Área livre:12 vezes a área do tubo
Classificação de micrões:Filtro de polietileno (Norma): 5 mícronsFiltro de fibra de vidro (opcional):5 micrõesFiltro de PVDF ou de aço inoxidável
(Facultativo):40 micrões
Localização da válvula de drenagem e da abertura da caixa de molas
Alinhado com o padrão de entrada, outras posições opcionais

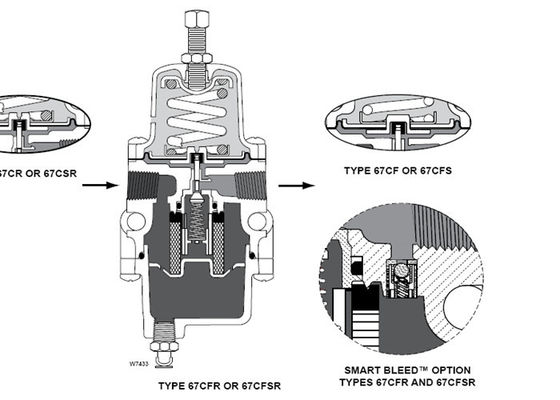

Princípio de funcionamento
A pressão a jusante é registrada internamente no lado inferior do diafragma.
Quando a pressão é definida, o tapete da válvula é mantido contra o orifício e não há fluxo através do regulador.
A pressão decresce ligeiramente a jusante, permitindo que a mola se estenda, afastando a haste para baixo e o tapete da válvula do orificio.
Isto permite o fluxo através do regulador.
Relief interno (modelo Fisher 67CFR)
Se, por alguma razão, fora das condições normais de funcionamento, a pressão a jusante exceder o valor de regulação, a força
A pressão gerada pela corrente descendente irá levantar o diafragma até que o diafragma seja levantado do banco de relevo.
A válvula de alívio do Tipo 67CFR é um plugue de elastômeros que impede a fuga de ar do rio abaixo para a atmosfera
durante o funcionamento normal, conservando assim o ar da planta.
Configurações disponíveis
| Terminar a ligação |
1/4" NPT |
| Pressão máxima de entrada |
250 psig / 17,2 bar |
| Distribuição de Primavera |
0-125 psi/ 0-8.6 bar |
| Registo de pressão |
Interno |
| Ponto de fixação da válvula de controlo de sangramento inteligente |
6 psi / 0,41 bar diferencial |
Tamanho do corpo e estilo de ligação final
1/4" NPT
Pressão máxima de entrada (capacidade nominal)
250 psig / 17,2 bar
Pressão de saída
0-60 psi
Registo de pressão
Interno
Capacidades de temperatura
Com nitril (NBR):
Enroscamento padrão:-20 a 180°F / -29 a 82°C
Com Medidores:-40 a 180°F / -40 a 82°C
