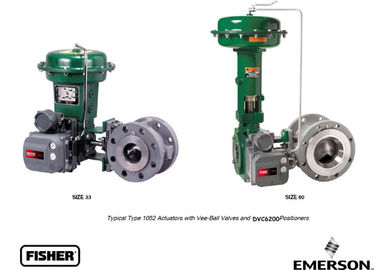

Fisher atuador da válvula de diafragma do retorno de 1052 molas, atuador giratório do diafragma

Fisher atuador giratório do diafragma do retorno de 1052 molas

Os atuadores 1052 giratórios do diafragma do mola-retorno de Fisher operam válvulas giratórias ranhuradas do eixo e são apropriados para o serviço de ligar/desligar ou estrangulando. Projetado para a instalação fácil de uma escala larga das opções: os interruptores de limite, os interruptores da localização, os positioners, e o manual cancelam.

A diferença preliminar entre estes atuadores é que o atuador 1052 tem um ajustador da mola que os meios ele possam ser usados com ou sem um positioner, segundo exigências do serviço. O atuador 1051, no serviço de estrangulamento, é equipado normalmente com um positioner da válvula. Consulte para separar boletins para a informação da válvula e do positioner.

Ambos os tipos do atuador são projetados para a instalação fácil de uma escala larga das opções: os interruptores de limite, os interruptores da localização, os positioners, e o manual cancelam. A aplicabilidade da opção varia com tamanho do atuador. Refira as especificações tabela e a tabela 4 para

informação a respeito da aplicabilidade e das especificações da opção.

Características

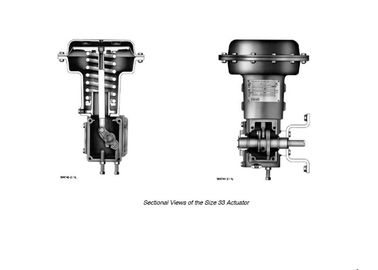

Os atuadores giratórios do Flexibilidade-tipo 1051 e 1052 da aplicação estão disponíveis com construção falha-aberta ou do falha-fim e podem ser montados em algumas de quatro posições de montagem da atuador-válvula. Para posições de montagem. Estes atuadores podem ser montados em uma escala larga de válvulas de Fisher_ (estilo F ou montagem de G), ou ser usados com o outro equipamento (estilo H ou montagem de J).

O Faixa-único enlace comum inoperante mínimo com a alavanca ranhurada e apertada minimiza movimento perdido e melhora a precisão de controle.

A construção Vida-áspera do serviço longo fornece a estabilidade, resistência de corrosão, e

proteção da deformação se a sobre-pressurização ocorrer.

o enlace da Segurança-Atuador-válvula é encerrado completamente, contudo o ajuste da embalagem da válvula permanece acessível sem remover nenhumas peças. Para a segurança durante a desmontagem, mola

a compressão é controlada no tipo atuador 1051. O tipo atuador 1052 tem um ajustador externamente acessível da mola para aliviar a compressão da mola.

Configurações disponíveis

Tipo 1051: Para -fora no serviço ou para estrangular

Tipo 1052: Para -fora no serviço sem um positioner ou para serviços de estrangulamento com ou sem

um positioner.

A ação direta: A pressão de carregamento crescente estende a haste do diafragma fora do tambor da mola.

Tamanhos do atuador

Tipo 1051: Tamanho 33, tamanho 40, e tamanho 60

Tipo 1052: Tamanho 20, tamanho 33, tamanho 40, tamanho 60, e tamanho 70

Amplitudes da pressão padrão do diafragma

Tamanhos 20 e 60: barra 0 a 1,2 barra (0 a 18 psig), 0 a 2,3 (0 a 33 psig), e 0 à barra 2,8 (0 a 40 psig)

Tamanhos 33 e 40: barra 0 a 1,2 (0 a 18 psig), barra 0 a 2,3 (0 a 33 psig),

barra 0 a 2,8 (0 a 40 psig), e 0 à barra 3,8 (0 a 55 psig)

Tamanho 70: barra 0 a 2,3 barra (0 a 33 psig), 0 a 2.8bar (0 a 40 psig), e 0 a 3,8

(0 a 55 psig)

Pressão de execução sob medida do diafragma máximo

Tamanho 20: barra 3,4 (50 psig)

Tamanho 33: barra 3,8 (55 psig)

Tamanho 40: barra 4,5 (65 psig)

Tamanho 60: barra 2,8 (40 psig)

Tamanho 70: barra 3,8 (55 psig)

Pressão de encaixotamento do diafragma máximo

Tamanho 20: barra 4,1 (60 psig)

Tamanho 33: barra 4,5 (65 psig)

Tamanho 40: barra 5,2 (75 psig)

Tamanho 60: barra 3,4 (50 psig)

Tamanho 70: barra 4,5 (65 psig)
