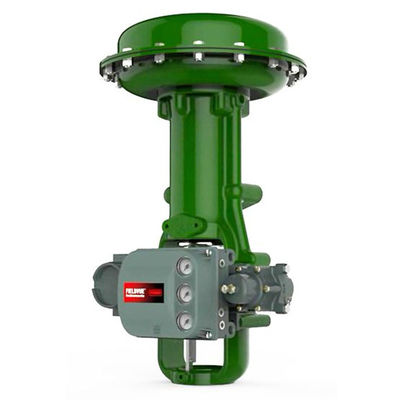

Atuadores do diafragma de Fisher 657 e 667

Os atuadores de Fisher 657 e 667 são projetados fornecer o funcionamento de ligar/desligar ou estrangulando seguro de válvulas de controle. Estes atuadores mola-opostos do diafragma posicionam a válvula obstruem na válvula em resposta aos sinais de saída pneumáticos de variação do positioner do controlador ou da válvula.

O atuador 657 é a ação direta, quando os 667 reverso-atuarem.

Características

A almofada de montagem integral elimina o suporte tradicional e reduz o número de peças exigidas para montar.
Incorpora uma passagem de ar integral que elimine a necessidade para a tubulação externo e os encaixes quando emparelhada com um instrumento de Fisher FIELDVUE™.

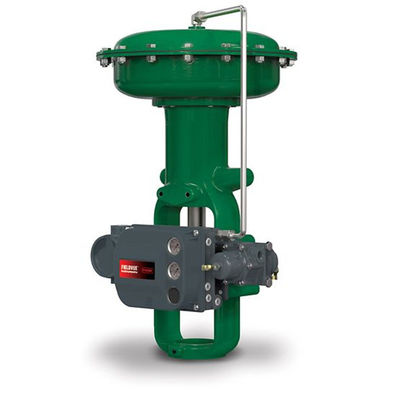

657 e 667 atuadores são compatíveis com instrumentos que utilizam jogos de montagem suporte-baseados tradicionais. Os 667 podem externamente ser tubed para instrumentos ou acessórios se necessário.
As taxas da mola, as paradas do curso, e os operadores manuais estão disponíveis para quase toda a aplicação da válvula de controle.
Um diafragma moldado viaja em uma embalagem profunda do diafragma, minimizando a mudança da área durante todo o curso.
Uma embalagem rasa no lado da pressão significa o volume reduzido nesse lado, minimizando desse modo o tempo de resposta.
O diafragma moldado permite a pressão máxima para o tamanho dado do diafragma.
O ferro fundido grosso-murado áspero e a construção de aço fornecem a proteção aumentada da estabilidade e de corrosão.

Configurações disponíveis

Amplitude da pressão padrão de funcionamento

657 e 667: 0,2 a 1,0 barra (3 a 15 psig) ou 0,4 à barra 2,0 (6 a 30 psig)

657-4 e 667-4: 0,2 à barra 1,9 (3 a 27 psig)

667 tamanho 76: 0,4 a 2,0 barra (6 a 30 psig) ou 0 à barra 3,1 (0 a 45 psig)

Indicação da saída

Disco de aço inoxidável ou ponteiro e escala graduada

Variação da temperatura de funcionamento

Construção padrão (elastómetros do nitrilo): -40 a 82℃ (- 40 a 180℉)

Construção opcional (diafragma do silicone): -40 a 149℃ (- 40 a 300℉)

Temperatura máxima da caixa de embalagem da válvula: 427℃ (800℉) com garfo do ferro fundido

Conexões do sinal

Tamanhos 30- 60 e 667 tamanho 76: 1/4 de NPT interno

Tamanhos 70 e 87: 1/2 NPT interno com a 1/4 de bucha interna do NPT

Tamanho 80

657: 3/4 de NPT interno com a 1/4 de bucha interna do NPT

667: 1/2 NPT interno com a 1/4 de bucha interna do NPT

Tamanho 100: 1 NPT interno com a 1/4 de bucha interna do NPT

Materiais de construção

Embalagem do diafragma

Tamanhos 30 - 87: Aço

Tamanho 80: Ferro fundido ou aço

Tamanho 100: Alumínio moldado

Diafragma

Tamanhos 30 - 87: Nitrilo no nylon, silicone no poliéster

Tamanho 100: Nitrilo no poliéster

Placa do diafragma

657 tamanhos 30 - 60, 100: Alumínio moldado

657 tamanhos 70 - 87: Ferro fundido ou aço

667 tamanhos 30 - 60, 100: Alumínio moldado ou aço

667 tamanhos 70 - 87: Ferro fundido ou aço

Mola de atuador: Aço

Ajustador da mola: Aço

Mola Seat: Aço ou ferro fundido

Haste do atuador: Aço

Indicador do curso: De aço inoxidável

Anéis-O: Nitrilo

Bucha do selo: Bronze

Conector da haste: garfo de aço Zinco-chapeado

Tamanhos 30 - 80: Ferro fundido ou aço

Tamanho 100: Aço

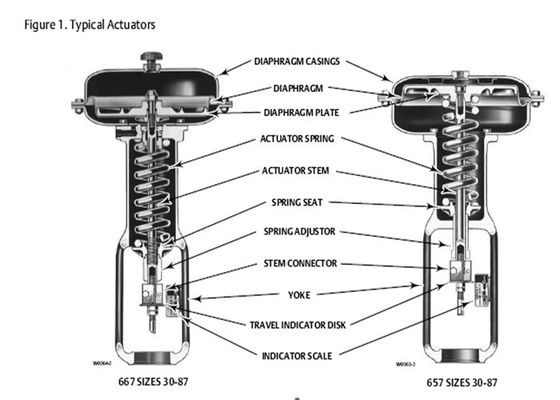

Ação direta

Todos os 657 atuadores são a ação direta. Aplicando a pressão de ar às forças de encaixotamento do diafragma superior a haste do atuador para baixo. Quando esta pressão é reduzida, a força de oposição da mola move a haste do atuador para cima. Se a pressão de carregamento falha, as forças da mola a haste à posição ascendente extrema. Isto fornece a ação falha-aberta para válvulas do impulso-para baixo-à-fim e a ação falha-fechado para válvulas impulso-para baixo-à-abertas.

atuador 657-à ação direta usado em válvulas da deslizar-haste. Disponível nos tamanhos 30 a 100.

657-4 — atuador de A 657 nos tamanhos 70 e 87, projetado com um curso de 102 milímetros (4-inch).

Ação reversa

Todos os 667 atuadores são atuação reversa. Aplicando a pressão de ar às forças de encaixotamento do mais baixo diafragma a haste do atuador para cima contra a força de oposição da mola. Quando esta pressão de carregamento é reduzida, a mola move a haste do atuador para baixo. Se a pressão de carregamento falha, as forças da mola a haste à posição descendente extrema. Os atuadores

forneça a ação falha-fechado para válvulas do impulso-para baixo-à-fim e a ação falha-aberta para válvulas impulso-para baixo-à-abertas.

atuador 667-A deatuação usado em válvulas da deslizar-haste. Disponível nos tamanhos 30 a 100 e 76.

667-4 — atuador de A 667 nos tamanhos 70 e 87, projetado com um curso de 102 milímetros (4-inch).
