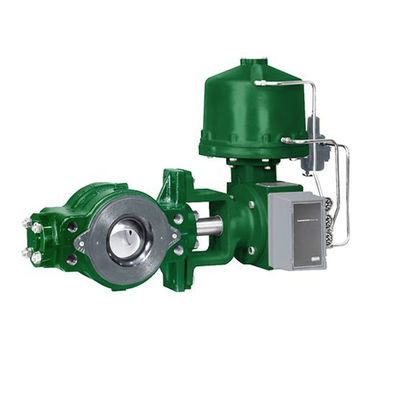

Fisher Diaphragm Actuator verde, válvula de controle de Fisher Gas Regulator V250

Válvula de controle de Fisher V250

Olá! a válvula de controle giratória da bola do ‐ V250 é projetada para o estrangulamento e sobre o ‐ pesados do dever do ‐ fora das aplicações. Segundo o tamanho, esta válvula instala entre flanges de dois encanamentos CL600 ou CL900. A válvula V250 está disponível com um único selo da bola, um anel do fluxo, ou uma construção dupla do selo do ‐. As únicas construções do selo do ‐ são usadas em aplicações apertadas do desligamento; a construção do anel do fluxo pode satisfazer umas exigências mais altas da temperatura. A construção dupla do selo do ‐, com um selo nas aberturas da entrada e da tomada, é usada em aplicações do desligamento do ‐ do fluxo bidirecional. Olá! a válvula de bola do ‐ V250 é usada tipicamente para aplicações do estrangulamento e do fluxo controlado em linhas de transmissão do gás, em distribuição do gás, ou nos encanamentos líquidos.

Características

1.  A gota de alta pressão Capacidade-dependendo da construção, uma válvula V250 é capaz de um diferencial de pressão estática máximo da barra 103 (1500 libras por polegada quadrada) em 82°C (180°F) para CL600, e barra 155 (2250 libras por polegada quadrada) para as construções CL900 em 38°C (100°F) para o aço de LCC e o CF8M (316 de aço inoxidável).
2.  O ‐ Operação-afilado eficiente da bola do polígono do ‐ à conexão do eixo do ‐ (veja figura 4) e apertou a conexão ranhurada do atuador (veja figura 5) para remover movimento ou deadband perdido do trem da movimentação para aplicações do controle de estrangulamento.
3.  O fluxo excelente Controle-reduziu o projeto do porto da bola fornece uma característica de fluxo igual alterada da porcentagem e uma característica de resposta excelente.
4.  O Desligamento-desligamento apertado com o selo da bola V250 é 0,0001 por cento da capacidade máxima.
5.  A maior construção da válvula de bola Capacities-V250 oferece maiores capacidades do que válvulas de globo convencionais para líquidos compressíveis e incompressíveis.
6.  Os Capacidade-materiais ácidos do serviço estão disponíveis para as aplicações que seguram o serviço ácido. Estes materiais cumprem com as exigências do ‐ 2002 do NACE MR0175.
7.  O projeto equilibrado do eixo da movimentação do ‐ longo da Vida-pressão do serviço com ‐ de PTFE alinhou os rolamentos e o ‐ da pressão ajudou ao arranjo da selagem do eixo prevê uma longa vida do serviço seguro.
8.  A bola da parte do ‐ da manutenção-Dois e o conjunto mínimos do eixo permitem a revisão completa da guarnição; a substituição das peças é mantida a um mínimo.
9.  O sistema de embalagem carregado vivo opcional das capacidades- ambientais excelentes é projetado com superfícies muito lisas do eixo e carga viva fornecer a selagem excelente.

Configuração disponível

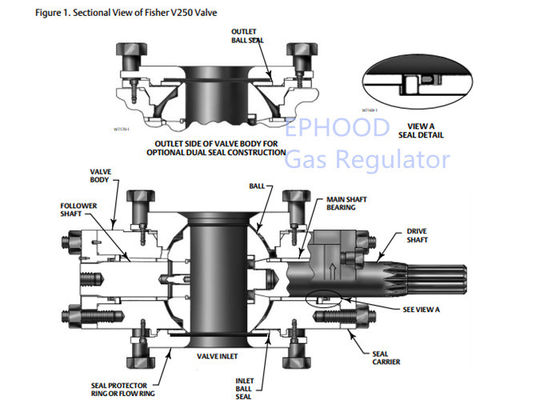

Conjunto de válvula da bola de Flangeless com único selo da bola, anel do fluxo, ou selo duplo da bola

Estilos dos tamanhos de corpo da válvula e da conexão de extremidade

As válvulas flangeless de NPS 4 a 12 retidas pela linha parafusos da flange e projetadas caber entre CL600 ou CL900 aumentaram a cara do ‐ ou o tipo flanges comum do ‐ do anel (ASME B16.5) as válvulas flangeless de NPS 16 a 24 retidas pela linha parafusos da flange e projetadas caber entre CL600 levantou a cara do ‐ ou o tipo flanges do ‐ do anel da junção (ASME B16.5)

Pressão de entrada máxima

NPS 4 a 12 consistentes com o CL600 ou o CL900 (ASME B16.34) NPS 16 a 24 consistente com o CL600 (ASME B16.34)

Máximo - gota de pressão permissível do desligamento

Único selo do ‐ e construção dupla do selo do ‐: Veja figura 2.

Fluxo Ring Construction: Limitado pela avaliação da temperatura do ‐ da pressão do corpo de válvula

Classificação do desligamento

Único selo do ‐ e construções duplas do selo do ‐: 0,0001% do fluxo máximo Ring Construction da capacidade da válvula (menos de 1% da classe ‐ 2 de IV, de ANSI/FCI 70 e ‐ 4 do IEC 60534): 1% da capacidade máxima da válvula
