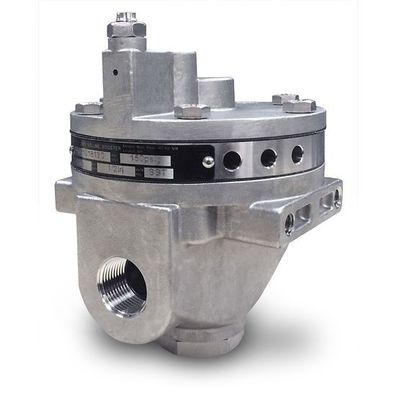

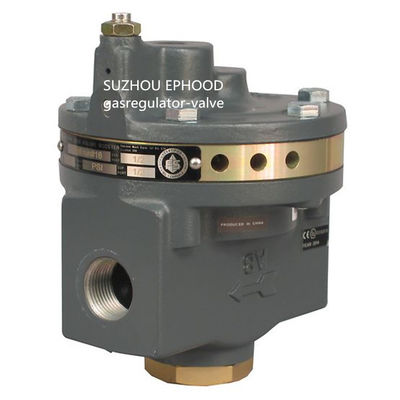

Saída de alumínio do Positioner dos impulsionadores de volume 2625NS da válvula de gás 2625 de Fisher

Impulsionadores de volume 2625NS de Fisher 2625

Fisher impulsionadores de volume de 2625 séries é usado conjuntamente com um positioner em uma válvula de controle do estrangulamento para aumentar o afago da velocidade. O 2625NS é uma versão nuclear do serviço e usa os componentes elastomeric que melhoram para suportar ambientes da alta temperatura e da radiação. Os 2625 e os 2625SST são certificados para o uso em aplicações providas do sistema da segurança (SIS). A certificação é pelo exida que consultam o LLC, por um fornecedor global da segurança funcional e pela segurança de sistema de controlo.

O impulsionador incorpora deadband fixo, a construção macia do assento, e uma limitação integral do desvio para eliminar os problemas da saturação do positioner que podem ocorrer com impulsionadores de volume que não têm estas características. Ajuste da limitação integral do desvio

é necessário para a estabilidade de sistema. Este ajuste não afeta o deadband do impulsionador de volume, mas permite a válvula de controle responder às mudanças pequenas do sinal de entrada sem sacrificar a precisão de estado estacionário. Igualmente permite que o impulsionador entregue a saída do volume alto para o afago rápido quando grande, mudanças do sinal de entrada rápida ocorre.

O impulsionador de volume é usado para melhorar o afago da velocidade. Se o controle da válvula da precisão é exigido, o uso de um positioner está recomendado. Se o impulsionador de volume deve ser usada somente com um atuador, para no ‐ fora do controle, a limitação integral do desvio no impulsionador deve ser fechado (girou inteiramente no sentido horário).

Os conectores e o encanamento podem ser instalados com os 2625 ou o impulsionador de volume 2625NS para o teste de diagnóstico.

Os 2625 são certificados para o uso em aplicações providas do sistema da segurança (SIS). A certificação é pelo exida que consultam o LLC, por um fornecedor global da segurança funcional e pela segurança de sistema de controlo. A certificação de SIS é identificada no produto por uma etiqueta afixada ao alojamento do ower.

Especificações

Amplitudes da pressão da fonte

Quando usado conjuntamente com um positioner ou o outro acessório pneumático, conduza sempre o positioner e o impulsionador de volume com uma fonte comum através de um regulador 67D, 67DR, ou 95H de Fisher. Um filtro do de alta capacidade, tal como o Fisher 262K, deve ser instalado na linha de abastecimento ao regulador. A pressão da fonte igualmente não deve exceder a avaliação máxima da pressão do atuador. As construções estão disponíveis em duas escalas da fonte do máximo. Quando usado normalmente com atuadores do diafragma: Barra até 2,8 (40 psig) quando usado normalmente com atuadores do pistão: Barra até 10,3 (150 psig)

Pressão do sinal entrado

Saída do Positioner

Pressão máxima do sinal entrado

barra 10,3 (150 psig)

‐ Entrado fixo à relação da pressão da saída do ‐

1 a 1

Deadband nominal

Por cento do período da saída do Positioner (1):

2,4 (0,094 polegadas) milímetros de porto de exaustão: 2%

9,5 (0,375 polegadas) milímetros de porto de exaustão: 3,5%

12,7 (0,5 polegadas) milímetros de porto de exaustão: 5%
