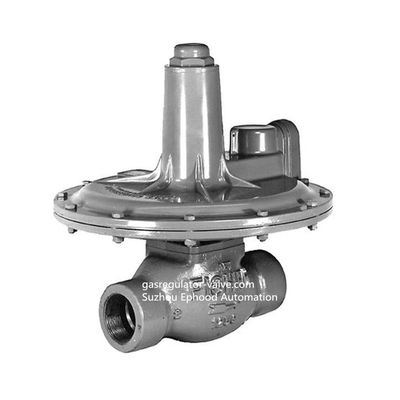

As séries dútiles de Fisher 133L do ferro dirigem a pressão de gás operada que reduz o regulador

Fisher 133 séries da pressão operada direta que reduz o regulador

Fisher 133 séries direto-operou reguladores é ideal para as aplicações industriais e comerciais que fornecem o gás às fornalhas, aos queimadores, e aos outros dispositivos. Um sistema de equilíbrio permite o regulador de controlar exatamente a pressão de gás para a eficiência de combustão máxima apesar das pressões de entrada de variação.

Características

• A capacidade larga da amplitude da pressão com único Regulador-tipo 133H pode igualmente usar-se para datilografar as molas 133L, permitindo que os ajustes da pressão sejam variados entre 2 polegadas de w.c e 10 psig/5 mbar e 0,69 barras mudando as molas.

• Os tipos 133L, 133H, e 133HP apropriado para monitorar o selo da haste do Aplicação-O-anel nos tipos 133L, 133H, e 133HP isolam a pressão do corpo de pressão controlada. • As características excelentes de choque e a velocidade rápida de Resposta-devida à válvula de respiradouro em dois sentidos do estabilizador, que exala o exemplo da mola mais rapidamente do que respiradouros convencionais, retardação no movimento do disco do diafragma e da válvula são minimizadas.

• A construção Bolha-apertada do Desligamento-Único-porto, a grande área do diafragma, e as molas da luz-taxa junto com o projeto do material e do assento do disco fornecem baixas pressões do aprisionamento.

• Os efeitos da mola e do diafragma minimizaram o sistema de impulso fornecem o desempenho excelente sobre uma vasta gama de condições do ow do fl.

• Nenhum projeto Exigir-equilibrado do único-porto do ajuste de Seat-à-Seat elimina a necessidade para que Seat-aos ajustes do assento consigam o desligamento bolha-apertado.

• Acesso fácil para aparar o assento, o disco, e a gaiola da Parte-válvula removida facilmente com o corpo que permanece na linha e sem desmontagem da parcela do atuador; o ce do orifi não é rosqueado dentro.

• Os Selo-O-anéis reusáveis da pressão usados para selos de pressão, ao contrário das gaxetas, não são danificados ordinariamente desmontando o regulador.

• A resistência a conduzir construções do Esforço-aço está disponível para ajudar a resistir esforços da tubulação.

Especificações de Fisher 133L

Construções disponíveis

Tipo 133H: regulador Direto-operado para pressões de entrada às pressões da barra 60 psig/4,1 e da tomada de 1,5 a 10 barras do psig/0,10 a 0,69, três escalas.

Tipo 133HP: regulador Direto-operado para pressões de entrada às pressões da barra 150 psig/10,3 e da tomada de 2 a 60 barras do psig/0,14 a 4,1, sete escalas.

Tipo 133L: regulador Direto-operado para pressões de entrada às pressões da barra 60 psig/4,1 e da tomada de 2 polegadas de w.c a 2 psig/5 mbar a 0,14 barras, seis escalas.

Tipo regulador zero de 133Z: regulador Direto-operado para pressões de entrada às pressões da barra 20 psig/1,4 e da tomada de -1 a 4 polegadas de w.c. /-2,5 a 10 mbar, duas escalas.

Estilos do tamanho de corpo e da conexão de extremidade

Pressões de entrada máximas (1)

Veja a tabela 2

Amplitudes da pressão da tomada (1)

Veja a tabela 1

Pressões máximas da tomada (1)

Veja a tabela 2

Registro da pressão

Externo; a linha de controle a jusante é exigida

Linha de controle conexão

Tipos 133H, 133L, e 133Z: 3/4 de conexão interna do NPT será posicionada diretamente sobre a tomada do corpo (posição padrão) ou o 90° direito ou deixada da posição padrão se especificada.

Tipo 133HP: 1/4 de conexão interna do NPT posicionada diretamente sobre a tomada do corpo.

Conexão do respiradouro

Tipos 133H, 133L, e 133Z: 1 NPT interno com tela; a posição padrão é na linha da linha de controle conexão diretamente sobre a tomada do corpo. O respiradouro será posicionado sempre sobre a linha de controle conexão.

Tipo 133HP: Conexão interna de 1/2 NPT posicionada diretamente sobre a entrada do corpo com um conjunto do respiradouro de Fisher Type Y602-7.

Materiais de construção

Corpo: Ferro fundido ou aço de WCC

Orifício e gaiola: Alumínio

Disco da válvula: Alumínio/neopreno (CR) ou alumínio/Fluorocarbon (FKM) (3)

Anéis-O: Nitrilo (NBR) ou Fluorocarbon (FKM) (3)

Diafragmas: Nitrilo (NBR) /Nylon (PA) (neopreno (CR) no atuador)

ou Fluorocarbon (FKM) (3) /Polymer termoplástico

Bucha do guia: Nylon (PA)

Haste e luva da haste: De aço inoxidável

Placa do diafragma: Aço

Placa de equilíbrio do diafragma: Aço chapeado

Caso da mola e tampão de fechamento:

Tipo 133HP: Ferro fundido

Tipos 133H, 133L, e 133Z: Alumínio

Mais baixa embalagem:

Tipos 133H, 133L, e 133Z: Alumínio

Tipo 133HP: Aço

Parafuso do ajuste:

Tipos 133H e 133Z: Bronze

Tipo 133L: Alumínio

Tipo 133HP: Aço

Colar opcional da limitação: Alumínio

Peso de envio aproximado

Conexões de extremidade dos tipos 133H, do 133L, e do 133Z NPT: 35 libras/16 quilogramas

Os tipos 133H, 133L, e 133Z flangearam conexões de extremidade: 40 libras/18 quilogramas

Tipo conexões de extremidade de 133HP NPT:

56,5 libras/26 quilogramas

O tipo 133HP flangeou conexões de extremidade:

62,5 libras/28 quilogramas

Tabela 1. Fisher amplitudes da pressão da tomada de 133 séries

Descrição da introdução

Os reguladores direto-operados 133 séries do gás, mostrados em figura 1 são projetados primeiramente para as aplicações industriais e comerciais que fornecem o gás às fornalhas, aos queimadores, e aos outros dispositivos. O sistema de equilíbrio de 133 séries permite o regulador de fornecer o controle exato da pressão de gás para a eficiência de combustão máxima apesar das condições de variação da pressão de entrada. A única construção portuária fornece o desligamento bolha-apertado. Uma linha de controle a jusante externo é exigida para a operação do regulador. Consulte para apresentar 1 para amplitudes da pressão da tomada de cada tipo. Os reguladores de 133 séries estão disponíveis 2 em um tamanho de corpo da polegada/DN 50 com o NPT ou conexões de extremidade flangeadas. Um colar opcional da limitação (figura 2) pode ser instalado se a capacidade escancarado é demasiado alta para aplicações usando uma válvula de escape como a proteção de sobrepressão. O colar reduz a capacidade escancarado a 25%, a 40%, ou a 60% da capacidade escancarado padrão.

Princípio de operação

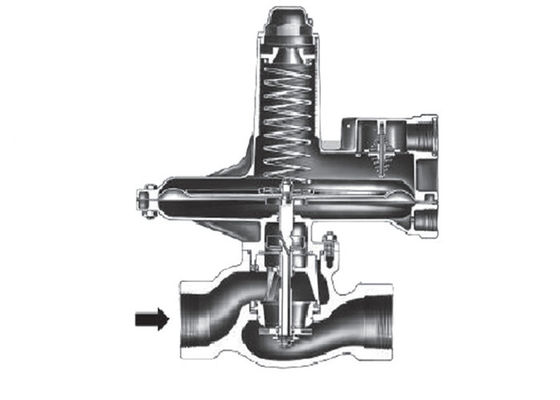

Refira os diagramas esquemáticos operacionais em figura 4. Nas 133 séries, a pressão a jusante é registrada sob o diafragma através da linha de controle externo e usada como o meio de funcionamento. O aumento da procura abaixa a pressão a jusante e permite que a mola abaixe o conjunto do diafragma e da haste, abrindo o disco da válvula e fornecendo mais gás ao sistema a jusante. A procura diminuída aumenta a pressão a jusante e move o conjunto do diafragma e da haste, fechando o disco da válvula e diminuindo o abastecimento de gás ao sistema a jusante.

Sistema de impulso

As 133 séries incorporam um diafragma de equilíbrio e um sistema de impulso. Quando o regulador é travado acima, a pressão de entrada está registrada na parte superior do disco da válvula e na parte inferior do diafragma de equilíbrio através dos furos de registro na parte superior da gaiola. Também, a pressão a jusante é registrada na parte inferior do disco da válvula e na parte superior do diafragma de equilíbrio através de uma passagem formada por sulcos no disco do registro e em um espaço anular entre a haste e a luva da haste. Quando o disco da válvula estiver aberto, fluxos do gás da entrada sobre a borda do disco da válvula à tomada. Sob o disco da válvula perto do disco do registro, há pouco fluxo do gás. A pressão de gás perto do disco do registro é mais alta do que é no trajeto do fluxo onde a velocidade do gás tende a abaixar a pressão. O de alta pressão perto do disco é registrado na parte superior do diafragma de equilíbrio através do disco do registro e no espaço anular entre a haste e a luva da haste. Esta pressão registrou-se na parte superior do diafragma de equilíbrio ajuda ao curso descendente do disco e compensa a mola e o efeito do diafragma. Isto melhora a capacidade e o desempenho da escala do regulador. A válvula de respiradouro em dois sentidos do estabilizador nos tipos 133H, 133L, e 133Z quando o regulador responde a um aumento na pressão a jusante, o diafragma move-se para cima. Como o diafragma aumenta, movimento das forças aéreas o estabilizador mais baixo do respiradouro para cima, levando o estabilizador superior com ele (para ver figura 5). Isto permite que o ar acima do diafragma exale à atmosfera rapidamente bastante para minimizar a retardação no movimento do diafragma. Como as quedas do diafragma, as precipitações do ar no respiradouro para encher o vácuo parcial criaram, forçando o estabilizador superior do respiradouro contra a placa de orifício. O ar que corre através das Web do estabilizador superior abre o estabilizador mais baixo (veja figura 5). Com o regulador em circunstâncias de estado estacionário, ambos os estabilizadores são fechados e somente um furo pequeno está aberto ajudar a estabilizar a operação normal.

Proteção de sobrepressão

Como é o caso com a maioria de reguladores, os reguladores de 133 séries têm as avaliações da pressão da tomada que são mais baixas do que as avaliações da pressão de entrada. Algum tipo de proteção de sobrepressão é necessário se a pressão de entrada real excede nunca a avaliação da pressão da tomada. As pressões máximas da entrada e da tomada para as 133 séries são dadas na tabela 2. Todos os modelos devem ser protegidos contra a pressão de entrada acima da pressão de entrada máxima da emergência (para consultar para apresentar 2). A pressão da tomada mais de 3 psig/0,21 barras para a barra 133H, 133L, e 133Z, ou 40 psig/2,8 dos tipos para o tipo 133HP sobre o ajuste da pressão da tomada do regulador pode danificar partes internas tais como o disco da placa e da válvula do diafragma. A operação do regulador abaixo destas limitações da pressão de emergência não impossibilita a possibilidade de dano.
