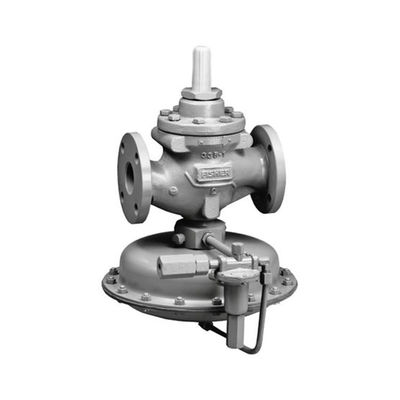

Fluxo alto Rate Fisher Gas Regulator 1098-EGR para o serviço corrosivo do oxigênio dos ambientes

Pressão de Emerson Fisher Type 1098-EGR que reduz reguladores

Pressão alta de Rate Fisher Gas Regulator 1098-EGR do fluxo que reduz o regulador

Para ambientes e o serviço corrosivos do oxigênio

Regulador do gás da pressão de Fisher Type 1098-EGR para fornecer o controle de pressão econômico e exato em uma grande variedade de aplicações;

sistemas de distribuição do gás natural; abastecimento de gás do combustível às caldeiras, às fornalhas, aos fornos, e aos misturadores industriais; e grandes estabelecimentos comerciais/industriais tais como shopping e escolas. São usados igualmente no serviço aéreo da planta e no serviço líquido.

Amplitudes da pressão da tomada da tabela 1. e seleção da mola

Características

Versatilidade

Conexão do lado de corpo

Manutenção fácil

O UL alistou

Especificações

Estilo do tamanho de corpo e da conexão de extremidade

Extremidade: 1/2-inch NPT
Tomada do calibre: 1/4-inch NPT

Pressão de entrada máxima
250psi /17.2Bar

Escala da mola

5~35psig (0.34~2.41bar)

Registro da pressão
Interno

Capacidades da temperatura
-20º a 150ºF/-29º a 66ºC

O tipo 64R tem uma válvula de escape integral da baixo-capacidade. Os assentos da haste de válvula contra um furo furado na placa do diafragma.

Se a pressão reduzida exceder a pressão ajustada, o diafragma tira a haste de válvula de modo que uma quantidade limitada de

a pressão adicional pode fluir no exemplo da mola e sangrar para fora através de um respiradouro selecionado.

Fisher regulador de 64 séries está igualmente disponível com um volante. Um volante opcional está disponível para a montagem de painel.

1. Use pessoais qualificados ao instalar, ao operar, e ao manter estes reguladores. Antes que a instalação inspecionar para dano.

Certifique-se que não há nenhum material estrangeiro no regulador e toda a tubulação e encanamento é limpo e desobstruído.

2. Se instalando o regulador em um lugar exterior, aponte o respiradouro do caso da mola no sentido descendente para protegê-lo de

obtendo obstruído ou de recolher a umidade, produtos químicos corrosivos, ou outros materiais estrangeiros. Orientação do respiradouro do caso da mola

pode ser mudado girando a caixa da mola no que diz respeito ao corpo do regulador.

3. Instale o regulador de modo que o fluxo seja do DENTRO à conexão da SAÍDA como marcado no corpo do regulador.

4. Para exalar remotamente o exemplo da mola, remova a tela, se atual, e conecte o encanamento ou a tubulação de 1/4-inch NPT à mola

conexão do caso. O encanamento ou a tubulação devem exalar o exemplo da mola a um lugar seguro, têm como poucas curvaturas como possíveis, e

tenha um respiradouro selecionado em sua extremidade da exaustão que é tempo resistente e apontado sempre no sentido descendente.

5. Como a maioria de reguladores, os reguladores de 64 séries têm as avaliações da pressão da tomada mais baixas do que avaliações da pressão de entrada. Embora tipos

com relevo interno inclua proteção de sobrepressão a jusante limitada, todos os tipos pode exigir a proteção adicional do relevo para

algumas condições do serviço se a pressão de entrada real pode exceder a avaliação da pressão da tomada do regulador ou as avaliações da pressão

de algum equipamento a jusante. Inspecione um regulador periodicamente e após toda a condição da sobrepressão.

6. Cada regulador é fábrica-grupo para o ajuste da pressão especificado na ordem. Se nenhum ajuste é especificado, a pressão da tomada é

fábrica-grupo no médio-alcance da mola do controle.
