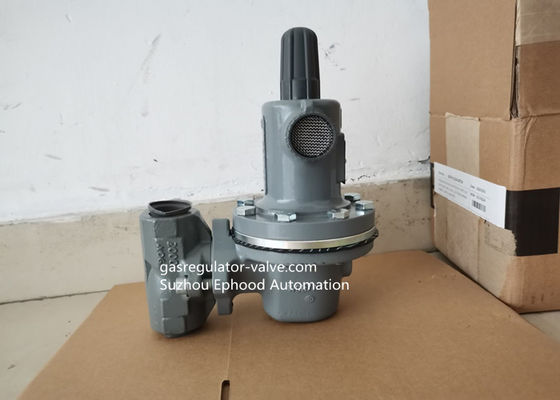

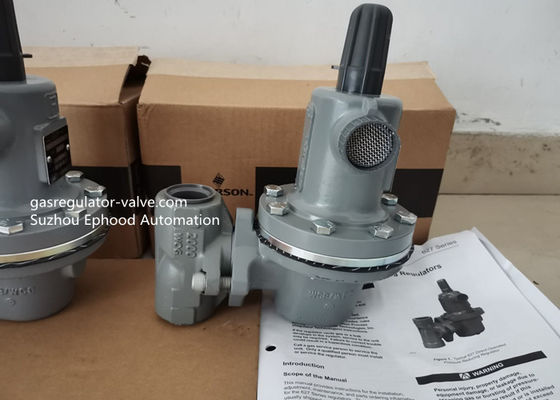

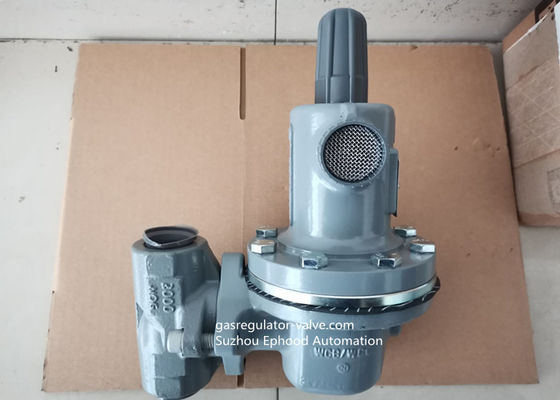

Modelo material de aço de Fisher Gas Regulator Self Operated 627H da pressão de WCC

Modelo material de aço Pressure Gas Regulator de WCC Fisher Gas Regulator 627H
Regulador do gás da pressão de Fisher Original 627H

Fisher Rosemount

Regulador do gás de Fisher Make 627

Regulador de Fisher 627

Características

Válvula de escape interna

Indicador da operação de relevo

Fácil manter

Adaptação da instalação

Versatilidade da aplicação

Calcadeira-resistente

Vasta gama de capacidades do fluxo

Descrição

Fisher 627 séries auto-operou a pressão que reduz reguladores (figura 1) é para sistemas da pressão do alto e baixo. Os reguladores de Fisher 627 podem ser usados com gás natural, ar, ou uma variedade de outros gás. As características de desempenho variam de acordo com a construção.

A seção de especificações dá a algumas especificações gerais para Fisher reguladores de 627 séries. As placas de identificação (figura 2) dão a informações detalhadas para um regulador particular enquanto vem da fábrica.

Pressões de entrada máximas da tabela 1., amplitudes da pressão da tomada

Especificações

1" conexão de extremidade do NPT: 627-496,627-497,627-498,627-499

2" conexão de extremidade do NPT: 627-576,627-577,627-578,627-579

Construções disponíveis

Tipo 627: pressão Auto-operada que reduz o regulador equipado com um tubo pitot para maiores capacidades reguladas (figura 7).

Tipo 627R: Tipo 627 com relevo interno e com uma garganta aberta (figura 8).

Tipo 627M: Tipo 627 com um selo da haste entre a pressão da tomada do corpo e a caixa do diafragma. A pressão é medida sob o diafragma através da linha de controle a jusante conexão de 1/4-inch NPT (figura 9).

Tipo 627MR: Tipo 627M com relevo interno (figura 10).

Tipo 627H: Tipo 627 com um limitador do diafragma para entregar uma pressão mais alta da tomada (figura 11).

Tipo 627HM: Tipo 627H com um selo da haste entre a pressão da tomada do corpo e a caixa do diafragma. A pressão é medida sob o diafragma através da linha de controle a jusante conexões de dois 1/4-inch NPT (figura 12).

Tamanhos da conexão de EXTREMIDADE

1inch e 2inch

Estilos da conexão de extremidade

tamanhos de corpo de 1, ou 2 polegadas: NPT

tamanhos de corpo de 1 ou 2 polegadas (DN 25 ou 50):

Classe 300 ou 600 RF do ANSI flangeados

Pressão de entrada máxima (1) (avaliação do corpo)

2000 psig (barra 138) para o aço do NPT, 1480 psig

(barra 102) para o RF flangearam o aço, ou 1000 psig (barra 69) para o ferro dútile

Avaliação máxima da pressão de entrada do disco da válvula (1)

2000 psig (barra 138) para o disco de nylon ou os 1000 psig

(barra 69) para o disco do nitrilo

Registro da pressão
Tipo 627, 627H ou 627R: Interno

A instalação

A operação do regulador dentro das avaliações não impossibilita a possibilidade de dano dos restos nas linhas ou das fontes externos. Um regulador deve ser inspecionado para dano periodicamente e após toda a condição da sobrepressão. Como a maioria de reguladores, os reguladores de 627 séries têm as avaliações da pressão da tomada que são mais baixas do que suas avaliações da pressão de entrada. Um dispositivo dealívio ou delimitação deve ser fornecido pelo usuário para os tipos 627, 627H, 627M, e reguladores 627HM se a pressão de entrada pode exceder a avaliação da pressão da tomada, desde que estes reguladores não têm o relevo interno.

O tipo reguladores de 627R fornece o relevo interno que limita o acúmulo total da pressão da tomada sobre setpoint. Use a tabela 3 para determinar a pressão total da tomada. Este relevo interno pode ser adequado para a aplicação, se não, fornecer rio abaixo o relevo de pressão adicional ou um dispositivo delimitação.

AVISO

Um regulador pode exalar algum gás à atmosfera. No serviço de gás perigoso ou inflamável, o gás exalado pode acumular e causar os ferimentos pessoais, morte, ou danos materiais devendo atear fogo ou explosão. Exale um regulador no serviço de gás perigoso a um lugar remoto, seguro longe das entradas de ar ou a alguma área perigosa. A abertura da linha ou da pilha de respiradouro deve ser protegida contra a condensação ou a obstrução.
