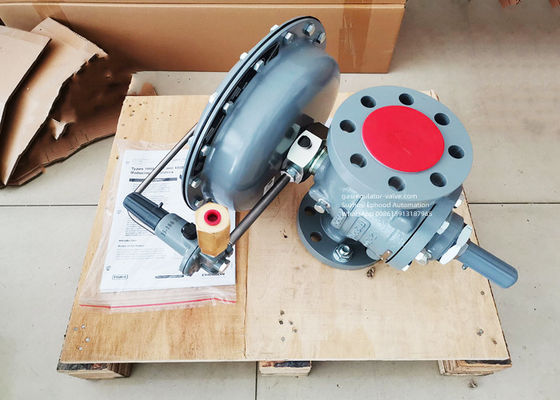

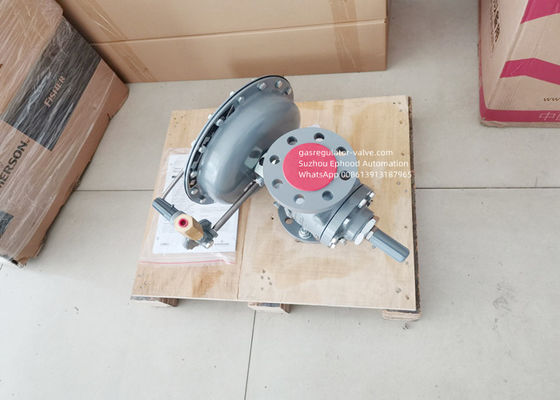

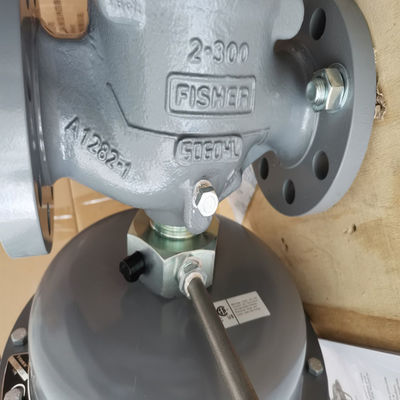

Pressão alta de Rate Fisher Gas Regulator 1098-EGR do fluxo que reduz o regulador
Para ambientes e o serviço corrosivos do oxigênio
Pressão de Emerson Group Fisher Brand Make Type 1098-EGR que reduz reguladores
Regulador do gás da pressão de Fisher Type 1098-EGR para fornecer o controle de pressão econômico e exato em uma grande variedade de aplicações.
Sistemas de distribuição do gás natural; abastecimento de gás do combustível às caldeiras, às fornalhas, aos fornos, e aos misturadores industriais; e grandes estabelecimentos comerciais/industriais tais como shopping e escolas. São usados igualmente no serviço aéreo da planta e no serviço líquido.
Amplitudes da pressão da tomada da tabela 1. e seleção da mola
| Amplitude da pressão da tomada (PSI/BAR) |
Número da peça da mola |
Cor da mola |
3 a 15 (0,21 a 1,03)
3 a 20 (0,21 a 1,38)
5 a 35 (0,34 a 2,41)
30 a 60 (2,07 a 4,14)
35 a 100 (2,41 a 6,90)
80 a 150 (5,52 a 10,3) |
1D892327022
1D751527022
1D665927022
1D745527142
1E543627142
1P901327142 |
Vermelho
Prata
Azul
Verde
Amarelo
Brown |
1. Todas as molas podem ser desembaraçadas a 0 psig (0 barras). Para a capacidade a mais alta e a maioria de controle exato, use a mola da baixo-escala que pode ser ajustada ao setpoint exigido.
2. C não pode ser usado em aplicações anídricas da amônia (NH3). |
Características
Versatilidade
Conexão do lado de corpo
Manutenção fácil
O UL alistou
Especificações
Estilo do tamanho de corpo e da conexão de extremidade
Extremidade: 1/2-inch NPT
Tomada do calibre: 1/4-inch NPT
Pressão de entrada máxima
250psi /17.2Bar
Escala da mola
5~35psig (0.34~2.41bar)
Registro da pressão
Interno
Capacidades da temperatura
-20º a 150ºF/-29º a 66ºC
1. Use pessoais qualificados ao instalar, ao operar, e ao manter estes reguladores. Antes que a instalação inspecionar para dano.
Certifique-se que não há nenhum material estrangeiro no regulador e toda a tubulação e encanamento é limpo e desobstruído.
2. Se instalando o regulador em um lugar exterior, aponte o respiradouro do caso da mola no sentido descendente para protegê-lo da obtenção
obstruído ou de recolher a umidade, produtos químicos corrosivos, ou outros materiais estrangeiros. A orientação do respiradouro do caso da mola pode ser mudada
girando a caixa da mola no que diz respeito ao corpo do regulador.
3. Instale o regulador de modo que o fluxo seja do DENTRO à conexão da SAÍDA como marcado no corpo do regulador.
4. Para exalar remotamente o exemplo da mola, remova a tela, se atual, e conecte o encanamento ou a tubulação de 1/4-inch NPT ao exemplo da mola
conexão. O encanamento ou a tubulação devem exalar o exemplo da mola a um lugar seguro, têm como poucas curvaturas como possíveis, e têm selecionado
respiradouro em sua extremidade da exaustão que é tempo resistente e apontado sempre no sentido descendente.
5. Como a maioria de reguladores, os reguladores de 64 séries têm as avaliações da pressão da tomada mais baixas do que avaliações da pressão de entrada. Embora tipos com
o relevo interno inclui proteção de sobrepressão a jusante limitada, todos os tipos pode exigir a proteção adicional do relevo para algum serviço
circunstâncias se a pressão de entrada real pode exceder a avaliação da pressão da tomada do regulador ou as avaliações da pressão de qualquer a jusante
equipamento. Inspecione um regulador periodicamente e após toda a condição da sobrepressão.
6. Cada regulador é fábrica-grupo para o ajuste da pressão especificado na ordem. Se nenhum ajuste é especificado, a pressão da tomada é
fábrica-grupo no médio-alcance da mola do controle.
