Lugar de origem: | montado em China |
Marca: | Fisher |
Número do modelo: | 67DFR |
Quantidade de ordem mínima: | 2 peças |
---|---|
Preço: | 280-320USD Each |
Detalhes da embalagem: | 1 conjunto embalado em uma caixa, cada tamanho da caixa é 28*13*9 cm, 1,4 kg cada conjunto. |
Tempo de entrega: | 3-8 dias de trabalho |
Termos de pagamento: | T/T, Western Union, MoneyGram |
Habilidade da fonte: | 1000 conjuntos todos os meses |
Nome: | 67DFR Fisher Pressure Reducing Regulator | Extremidade Connetion: | 1/2” NPT |
---|---|---|---|
Pressão de entrada: | 250psi | Escala da mola: | 0-125psi |
Medidor de pressão: | Lata com calibre de pressão | Classificação de mícrons: | 5 mícrons |
Pressão máxima da tomada da emergência: | 50psi | ||
Destacar: | Pressão de Fisher 67DFR que reduz o regulador,Regulador do filtro de Fisher 67DFR,regulador do filtro de 1/2” NPT 67CFR |

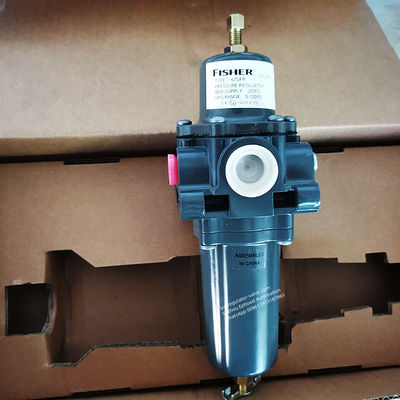

Regulador do filtro da fonte do instrumento de Fisher 67DFR
O regulador do filtro de Fisher 67DFR tem um filtro e uma válvula de escape interna com um assento macio para o desligamento seguro sem o escapamento discernível.
O modelo de Fisher 67DFR dos reguladores é usado tipicamente para entregar a pressão reduzida constante de líquidos gasosos ao piloto-operado
controladores e a outra instrumentação pneumática. Segundo as indicações da tabela de configurações disponível, uma variedade dos reguladores
está disponível para cumprir exigências diversas do fluxo.
Configurações disponíveis
Tamanho da conexão | 1/2” NPT |
Pressão de entrada máxima | barra 250 psig/17,2 |
Escala da mola | 0-125 libras por polegada quadrada 0-8.6bar |
Registro da pressão | Interno |
Ponto de grupo esperto da válvula de verificação do sangramento | 6 libras por polegada quadrada/0,41 diferenciais da barra |
Capacidades da temperatura
Com nitrilo (NBR):
Parafusamento padrão: -20 a 180°F/-29 a 82°C
Com calibres: -40 a 180°F/-40 a 82°C
Desempenho interno do relevo de Fisher 67CFR
Baixa capacidade para o escapamento menor do assento somente; a outra proteção de sobrepressão deve ser fornecida se a pressão de entrada pode exceder a avaliação máxima da pressão do equipamento a jusante ou excede a avaliação máxima da pressão da tomada do regulador.
Ponto de grupo esperto da válvula de verificação do sangramento
6 libras por polegada quadrada/0,41 diferenciais da barra
Regulador do filtro de Fisher 67CFR: Capacidades do filtro
Área livre: 12 vezes conduzem a área
Avaliação do mícron: Filtro do polietileno (padrão): 5 mícrons de filtro da fibra de vidro (opcional): 5 mícrons de PVDF ou filtro de aço inoxidável (opcional): 40 mícrons
Drene o lugar do respiradouro da caixa da válvula e da mola
Alinhado com o padrão da entrada, outras posições opcionais
Princípio de operação
A pressão a jusante do regulador do filtro 67CFR é registrada internamente no lado mais baixo do diafragma. Quando a pressão a jusante do regulador do filtro é a ou acima da pressão ajustada, a tomada de válvula está mantida contra o ce do orifi e não há nenhum ow do fl através do regulador. Quando aumentos da procura, gotas de pressão a jusante que permitem levemente que a mola estenda, abaixando a haste e a tomada de válvula longe do ce do orifi. Isto permite o ow do fl através do regulador.
Relevo interno (tipos 67CR, 67CSR, 67CFR, e 67CFSR)
Se por qualquer motivo, fora das condições operacionais normais, a pressão a jusante excede o setpoint do regulador, a força criada pela pressão a jusante levantará o diafragma até que o diafragma esteja tirado o assento do relevo. Isto reserva corre através do relevo simbólico. A válvula de escape no tipo 67CR, 67CSR, 67CFR, ou 67CFSR é uma tomada do elastómetro que impeça o escapamento do ar do a jusante à atmosfera durante a operação normal, conservando desse modo o ar da planta.
Sangramento esperto Airset
Em alguns casos, deseja-se esgotar a pressão a jusante se a pressão de entrada é perdida ou deixa cair abaixo do setpoint do regulador. Por exemplo, se o regulador é instalado no equipamento que não tem nenhuma procura do fluxo mas é esperado às vezes ao recuo na perda de pressão de entrada. Os tipos 67CFR e 67CFSR podem ser pedidos com a opção esperta do sangramento que inclui uma válvula de verificação interna para esta aplicação. Durante a operação, se a pressão de entrada é perdida, ou as diminuições abaixo do setpoint do regulador, a pressão a jusante passará para trás rio acima pela válvula do regulador e de verificação. Esta opção elimina a necessidade para um sangramento fixo rio abaixo do regulador, desse modo conservando o ar da planta.
Proteção de sobrepressão
Os reguladores do filtro da série 67C têm as avaliações máximas da pressão da tomada que são mais baixas do que suas avaliações máximas da pressão de entrada. Uma pressão que aliviam ou a pressão que limita o dispositivo são necessário se a pressão de entrada pode exceder a avaliação máxima da pressão da tomada.
Os tipos 67CR, 67CSR, 67CFR, e 67CFSR têm uma válvula de escape interna da baixa capacidade para o escapamento menor do assento somente. A outra proteção de sobrepressão deve ser fornecida se a pressão de entrada máxima pode exceder a avaliação máxima da pressão do equipamento a jusante ou excede a avaliação máxima da pressão da tomada do regulador.
